Treoir Phraiticiúil maidir le Suiteáil Battery Baile Deye: Lochtanna Coiteann agus Réitigh do SE-F16 agus RW-F16

Treoir Phraiticiúil maidir le Suiteáil Battery Baile Dée: Lochtanna Coiteann agus Réitigh do SE-F16 agus RW-F16

1. Réamhrá

I dtuarascálacha teicneolaíochta an BBC, is minic a léirítear córais stórála fuinnimh tí mar “stáisiúin chumhachta tí” atá neamhspleách ar fhuinneamh - gineann painéil ghréine ar an díon leictreachas i rith an lae, soláthraíonn cadhnraí cumhacht san oíche nó ar laethanta báistí, ag dul i ngleic le praghsanna leictreachais buaic-ghlinne, luaineachtaí eangaí, agus fiú aimsir foircneach. Mar sin féin, tá suiteáil an domhain fíor i bhfad ó "plug-and-play." Cadhnraí litiam ísealvoltais Deye (Deye, branda gairmiúil stórála fuinnimh agus inverter) SE-F16 agus RW-F16 (an dá 16kWh LiFePO₄, 51.2V ainmniúil), nuair a péireáiltear iad leis an SUN-10K-SG05LP3-EU-SM2 (10kW trí phas íseal-voltais), hibrideach fíor-neamhghnácha, íseal-voltais a thaispeáint, cé go bhfuil sé deartha go minic i gcumarsáid trí phas íseal. agus comhthreomhar. Déanann an t-alt seo, bunaithe ar lámhleabhair oifigiúla Deye, fóraim úsáideoirí (cosúil le Fóram Gréine DIY), agus fíor-chásanna suiteála, anailís ar cheithre fhadhb tipiciúil agus a réitigh chun cabhrú le gnáthúinéirí tí nó suiteálaithe gaistí a sheachaint. Tagann sonraí ó na sonraíochtaí táirge 2025-2026 is déanaí, agus tá tionchar ag teocht, SOC, srl ar fheidhmíocht iarbhír.

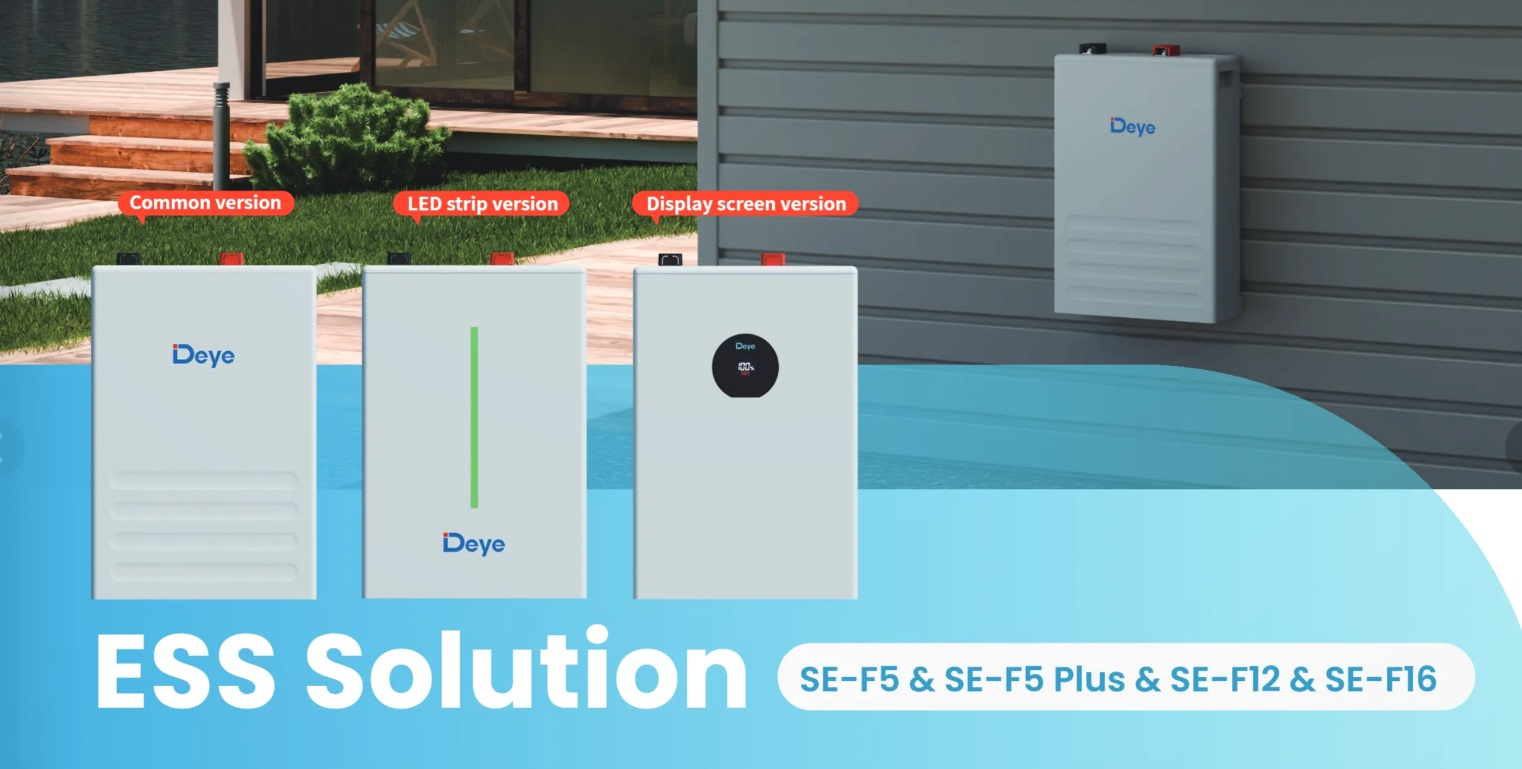

Fíor 1 . Íomhánna oifigiúla den tsraith Deye SE-F16

2.1 Cás a hAon: Locht Cumarsáide BMS – “Ceallraí Neamhfhreagartha,” Múchadh an Córas go Díreach

An pointe pian is coitianta: taispeánann an t-inverter “comm./F01-F64” nó tuairiscíonn an ceallraí LCD “Rabhadh cumarsáide ceallraí W31 (teipeann ar chumarsáid PCS).” Shuiteáil úinéir tí trí phas Gearmánach amháin SUN-10K-SG05LP3-EU-SM2 dhá aonad RW-F16; tar éis an chumhacht a chur ar aghaidh, rinne an t-inverter scanradh arís agus arís eile, níor thaispeáin an ceallraí SOC, agus theip go hiomlán ar mhuirearú / urscaoileadh. Anailís Cause: Tá BMS ionsuite (Córas Bainistíochta Battery) ag cadhnraí Deye a dhéanann cumarsáid leis an inverter trí CAN 2.0 (port RJ45). I measc na gcúiseanna coitianta tá:

• Cábla cumarsáide nach bhfuil feistithe le fáinne ferrite de réir mar is gá (le haghaidh sreangú fad-achair, moltar 4 casadh a ghaothú chun cur isteach a chosc).
• Seicheamh sreangaithe mícheart (CAN-H/L aisiompaithe).
• Seicheamh cumhachta ar aghaidh mícheart (ba chóir lasc seirbhíse ceallraí a chur ar siúl ar dtús, ansin lasc BMS, agus ar deireadh an t-inverter).
• Níl mód an inverter “Li-BMS” socraithe mar phrótacal dúchais Deye (nó Pylontech nó prótacal tríú páirtí eile a roghnaíodh go mícheart).
• Is é RW-F16 an tsamhail clasaiceach; cé go dtacaíonn SE-F16 le líonrú uathoibríoch, is féidir le hais-chomhoiriúnú firmware “athrá seoladh Máistir” a spreagadh fós.

Réitigh Phraiticiúil:

1. Tar éis an chumhacht a mhúchadh, bain úsáid as an gcábla cumarsáide bunaidh CAT5E chun an calafort “PCS” ceallraí a athcheangal le calafort BMS CAN inverter.
2. Nuair a bhíonn an cábla cumarsáide fada nó go bhfuil trasnaíocht leictreamaighnéadach láidir ar an suíomh, ní mór fáinne ferrite a shuiteáil agus a fhoirceannadh i gceart.
3. Roimh an gcomhthreomhar, gearrtar gach ceallraí go 100% SOC chun difríocht voltais a laghdú agus sruth a scaiptear a sheachaint.
4. Cuir isteach an “Socrú Battery” inverter agus socraigh an prótacal “Li-BMS” go prótacal dúchais Deye (de ghnáth uath-aitheanta, nó roghnaigh mód 00).
5. Seicheamh caighdeánach cumhachta ar aghaidh: lasc seirbhíse ceallraí ON → lasc BMS AR → tús inverter.
6. Má tá fós neamhghnácha, seiceáil an logáil BMS trí Deye App nó ardán monatóireachta; ní thacaíonn inverters bunaidh Deye ach le huasghrádú firmware ceallraí ar líne, ní féidir le inverters tríú páirtí an oibríocht seo a dhéanamh.

Aiseolas Úinéir: Tar éis na céimeanna seo a leanúint, d'fhill an córas ar ais laistigh de 10 nóiméad, agus sioncronaigh sonraí SOC i bhfíor-am. Sonraítear go soiléir sa lámhleabhar: maidir le haláraim chumarsáide PCS, déan diagnóis trí bhogearraí monatóireachta ar dtús agus ná oibríodh an córas le lochtanna.

2.2 Cás a Dó: Éagothroime Ceallra Comhthreomhar — Ceann amháin “Lán,” Eile “Ocrais”

Coitianta le linn leathnú il-ceallraí: tar éis dhá aonad SE-F16 a chomhthreomharú, leanann ceann amháin de mhuirearú agus fanann an SOC eile ag 60%, rud a fhágann go gcuirtear toilleadh iomlán amú agus fiú cuireann sé faoi deara "Cill voltas thar difríocht". Fuair ​​úinéir Villa Polainnis (4 inverter RW-F16 10kW) sruth urscaoilte míchothrom tar éis comhthreomhar, le haláraim faoi bhuaicualach. Anailís Cúise:

• Éilíonn RW-F16 IN→OUT nasc slabhra-nóin; Tacaíonn SE-F16 le líonrú uathoibríoch gan lasca DIP, ach is féidir le seicheamh cábla cumarsáide mícheart nó coinbhleacht seoltaí a bheith ina chúis le teip líonraithe fós.
• Battery SOC neamh-chomhsheasmhach roimh comhthreomhar (éilíonn lámhleabhar go docht na cadhnraí go léir a ghearrtar go 100% roimh comhthreomhar).
• Trasghearradh cábla cumhachta ró-bheag nó chasmhóiminte nasc neamhleor (molta 2/0 AWG, chasmhóiminte caighdeánach 24.5Nm).
• Uasmhuirear/sruth urscaoilte inverter gan a bheith cumraithe de réir toilleadh iomlán na ceallraí: SUN-10K-SG05LP3-EU-SM2 uasmhuirear/sruth urscaoilte 240A, sruth urscaoilte leanúnach singil RW-F16 160A.

Réitigh Phraiticiúil:

1. Roimh comhthreomhar, muirear go hiomlán gach ceallraí go 100% SOC ar leithligh agus lig dóibh seasamh ar feadh 24 uair an chloig chun comhsheasmhacht voltais a chinntiú.
2. Ní mór cáblaí cumarsáide a bheith ceangailte go docht in IN→OUT; tacaíonn aonad singil suas le 32 aonad comhthreomhar, le cumas iomlán suas le 512kWh.
3. Ní éilíonn SE-F16 aon socrú lasc DIP; Modh comhthreomhar RW-F16: Mód 1 le haghaidh inverters ≤15kW, Mód 2 le haghaidh inverters > 15kW.
4. San inverter “Socrú Battery,” cumasaigh mód comhthreomhar, socraigh toilleadh iomlán i gceart agus uassruth luchtaithe/scaoilte; moltar sruth leanúnach aonair RW-F16 a theorannú go dtí laistigh de 160A chun róthéamh a chosc (soláthraítear scorán ciorcad 125A tógtha cosaint bhreise).
5. Monatóireacht a dhéanamh ar voltas cille ceallraí aonair agus difríocht teochta i bhfíor-am trí ardán scamall Deye nó App; seiceáil láithreach cáblaí agus naisc má sháraíonn an difríocht voltais 0.5V.

Toradh: Tar éis deisiúcháin, d'éirigh leis an úinéir muirear / urscaoileadh ceallraí cothromaithe agus fiú dáileadh reatha a bhaint amach, rud a mhéadaigh ráta féintomhaltais an chórais 30%. Tugann an lámhleabhar foláireamh go sainráite: i mód comhthreomhar, má sháraíonn sruth leanúnach ceallraí aonair an teorainn, féadfaidh sé rioscaí róthéamh nó fiú sábháilteachta a chruthú.

.

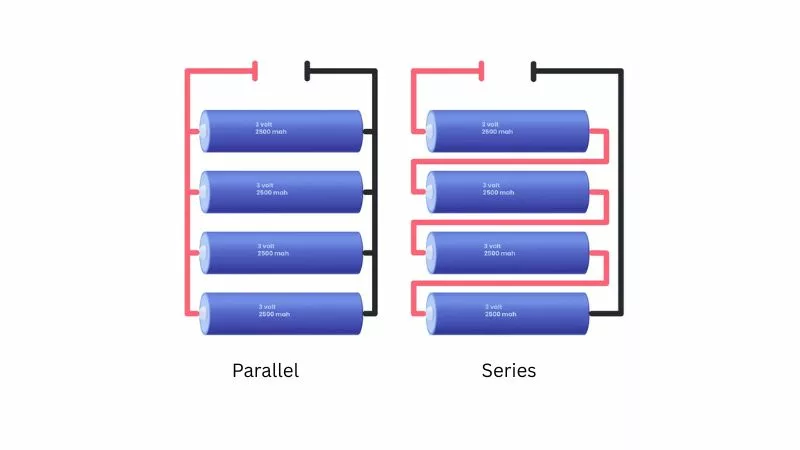

Fíor 2 . Léaráid scéimreach de phrionsabal nasc sraithe vs ceallraí comhthreomhar

2.3 Cás a Trí: Locht Taisce agus DC – Aláram F22/F56, Guais Sábháilteachta

Tar éis SUN-10K-SG05LP3-EU-SM2 a shuiteáil, is minic a thuairiscítear F22 (talamh féideartha nó mínormáltacht nasc DC) nó F56 (voltas bus DC ró-íseal). Tháinig suiteálaí Francach ar shaincheisteanna “as líne” ó am go chéile agus é ag gléasadh balla RW-F16; léirigh an t-inverter voltas ceallraí thar a bheith íseal (voltas ceallraí iarbhír 51V gnáth). Anailís Cúise:

• Ceangal talún neamhiontaofa (ní mór imfhálú inverter agus ceallraí a nascadh i gceart le cré cosanta PE).
• Casmhóiminte cábla DC dearfach/diúltach nach bhfuil suas le caighdeán (24.5Nm), nó polaraíocht droim ar ais (d'fhéadfadh damáiste díreach a dhéanamh don inverter).
• Tá RW-F16 tógtha i 125A scoradán cuaille dúbailte, cumas urscaoilte leanúnach SE-F16 suas go dtí 230A; nuair a bhíonn an teocht chomhthimpeallach faoi bhun 0 ℃, cuireann an BMS ceallraí cosc ​​ar mhuirearú agus cuireann sé cosaint ar bun.
• Claochladán reatha CT suiteáilte sa treo mícheart (i mód náid-onnmhairithe, ní mór saighead pointe go dtí an taobh ualach).

Réitigh Phraiticiúil:

1. Roimh an tsuiteáil, deimhnigh go gcomhlíonann gach cábla DC ceanglais chasmhóiminte, idirdhealú a dhéanamh go docht ar chuaillí dearfacha agus diúltacha, agus ná déan iad a aisiompú.
2. Ní mór imfhálú inverter agus imfhálú ceallraí a bheith bunaithe go hiontaofa ar an bpointe PE céanna chun nasc comhchothrom a chruthú.
3. Seiceáil logáil an inverter “Aláraim Chórais”; Is naisc scaoilte den chuid is mó is cúis le F22 — déan níos doichte le réiteach.
4. Ceangail an braiteoir teochta leis an gcalafort ceart; seachain modh ceallraí luaidhe-aigéad a shocrú trí dhearmad.
5. Clamp an claochladán reatha CT ar an líne chéim chomhfhreagrach agus an tsaighead dírithe i dtreo an ualaigh; caithfidh córas trí phas L1/L2/L3 a chlúdach go hiomlán.

Tar éis deisiúcháin, cuireadh deireadh le haláraim agus d’fheidhmigh feidhm lasctha gan uaim UPS an chórais de ghnáth. Tá sé ráite ag tuarascálacha a bhaineann leis an BBC go bhfuil talamh bocht ar cheann de na guaiseacha sábháilteachta is ceilte i gcórais stórála fuinnimh tí.

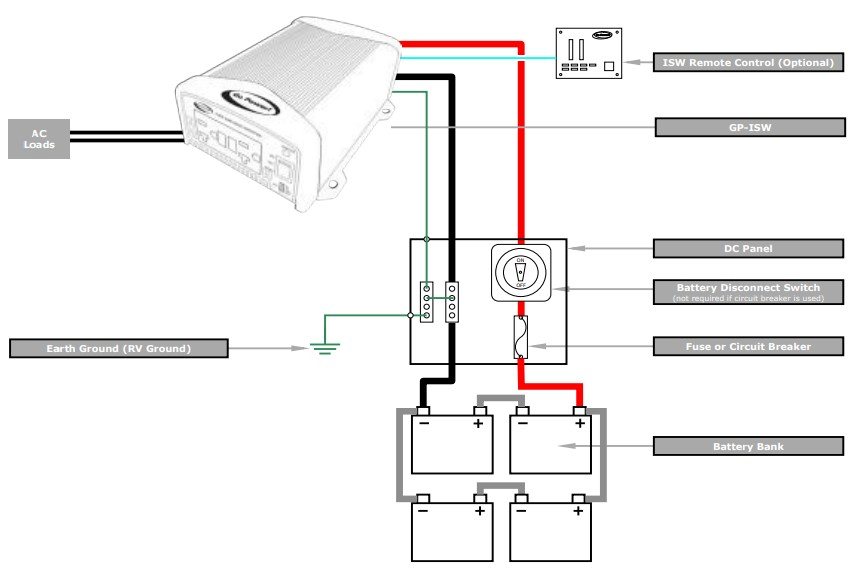

Fíor 3 . Léaráid scéimreach iomlán de shreangú agus talamh taoibh an inverter DC (PE/Earth Ground)

2.4 Cás a Ceathair: Am Úsáide (TOU) Muirearú/Teip Scaoilte agus Glasáil Teorainn Uachtarach a mhuirearú

Nuair a shocraítear an t-inverter le tréimhsí ama praghsanna leictreachais buaic-ghlinne, ní ghearrann an ceallraí de réir an sceidil nó ní ghearrann sé ach suas le 80% ar a mhéad. D’aimsigh úsáideoir Ollannach a bhí ag péireáil SE-F16 nach raibh aon mhuirearú i rith tréimhsí praghais ghleanna oíche, agus gur léiríodh “urscaoileadh ceallraí” go neamhghnách i rith an lae. Anailís Cúise:

• Rogha “Gníomhachtaigh Ceallraí” cumasaithe de dhearmad (níl an fheidhm seo ach le haghaidh aisghabháil ceallraí íseal-SOC; ní mór í a dhíchumasú le linn gnáthoibríochta).
• Cumarsáid BMS éagobhsaí, mar sin ní féidir leis an inverter sonraí SOC fíor a fháil.
• Ní thacaíonn firmware ceallraí RW-F16/SE-F16 ach uasghrádú ar inverters Deye; meascadh le feistí tríú páirtí ar nós Victron go héasca is cúis le taispeáint sreabhadh fuinnimh neamhghnácha.

Réitigh Phraiticiúil:

1. San inverter “Socrú Battery,” díchumasaigh an fheidhm “Gníomhachtaigh Ceallraí”.
2. Cumasaigh “Táille Eangaí” agus socraigh tréimhsí buaicghlinne TOU i gceart (m.sh., táille oíche 00:00-06:00 praghas gleann).
3. Ar dtús cuir deireadh le saincheisteanna cumarsáide BMS (féach Cás a hAon).
4. Agus tú ag meascadh le inverters tríú páirtí, aistrigh go modh voltais láimhe nó déan teagmháil le Deye chun comhoiriúnacht prótacail a dhearbhú.

Tar éis don úsáideoir an socrú a chur i bhfeidhm, lean an córas straitéis buaic-ghlinne go docht, agus tháinig laghdú suntasach ar chostais leictreachais.

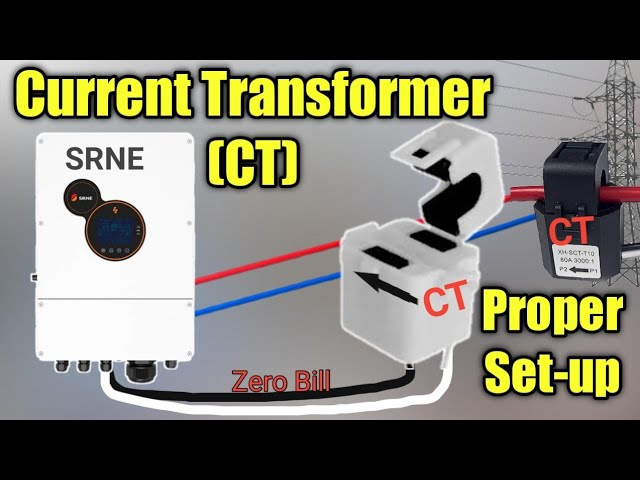

Fíor 4 . Léaráid suiteála ceart den chlaochladán reatha CT

3. Treoir um Sheachaint Gaistí: Tá Suiteáil Ghairmiúil fós riachtanach

Deye Is táirgí cónaithe aibí iad SE-F16 (dlúth struchtúr, aschur ard reatha, rátáil cosanta níos airde) agus RW-F16 (scor ciorcad ionsuite, suiteáil balla balla clasaiceach), a bhfuil saolré rothaíochta 6000 acu agus níos mó ná 90% éifeachtacht turas cruinn. Mar sin féin, tá gairmiúlacht suiteála ag teastáil go mór: ní mór do phearsanra gairmiúla é a chomhlíonadh, go docht de réir chaighdeáin chasmhóiminte sonraithe an lámhleabhair, raon teochta oibriúcháin (muirearú 0-55 ℃), agus sonraíochtaí cumarsáide. Eascraíonn an chuid is mó de na lochtanna suiteála as oibríochtaí neamhchaighdeánacha — roghnú cábla nach gcomhlíonann na ceanglais, seicheamh cumhachta ar chaotic, nó mainneachtain an comhardú a dhéanamh roimh an gcomhthreomhar. Moltaí Praiticiúla:

• Insamhladh lánchórais agus dífhabhtaithe a chríochnú roimh an tsuiteáil.
• Seiceáil leagan firmware agus logaí oibríochta go rialta trí Deye App.
• Cé go bhfuil seachadadh stóras Eorpach éifeachtach, moltar fós suiteálaithe deimhnithe áitiúla a roghnú.
• In aimsir foircneach, dírigh ar mhonatóireacht a dhéanamh ar theocht na ceallraí chun truicear cosanta BMS a sheachaint go minic.

Tá teicneolaíocht stórála fuinnimh, mar a thuairiscítear i dtuarascálacha an BBC, ag bogadh ó chásanna gairmiúla go dtí gnáth-theaghlaigh. Mar sin féin, chun neamhspleáchas fuinnimh tí a bhaint amach go fírinneach, is minic a bhíonn oibriú caighdeánaithe le linn na céime suiteála níos tábhachtaí ná an táirge féin. Nuair a bhíonn lochtanna ort, téigh i gcomhairle ar dtús le tábla tagartha locht oifigiúil Deye nó déan teagmháil le tacaíocht theicniúil oifigiúil. Tar éis dífhabhtaithe cuí, is féidir leis an tsraith ceallraí seo oibriú go cobhsaí ar feadh níos mó ná 10 mbliana, ag éirí mar aonad cúltaca fuinnimh glas iontaofa don teach.
