Deye SG06LP1 vs SG05LP1: Comparáid Inverter Hibrideach Céim Aonair

Rudaí a Dhéanann Sraith SG06LP1 Difriúil

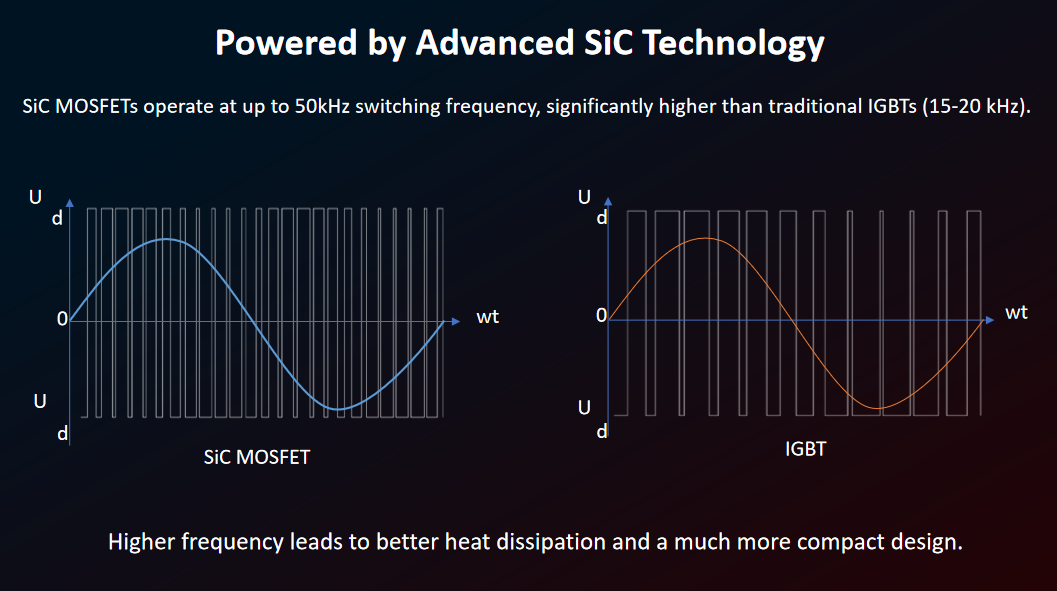

Ba é an méid teasa a d’fhéadfadh a chuid comhpháirteanna lasctha a chaillfidh méid inverter hibrideach aon phas. Athraíonn sraith SG06LP1 Deye an chothromóid sin trí MOSFETanna chomhdhúile sileacain (SiC) a chur in ionad IGBTanna traidisiúnta, a aistríonn suas le 50kHz i gcomparáid leis an 15-20kHz atá tipiciúil de dhearaí bunaithe ar IGBT.

Ciallaíonn minicíocht lasctha níos airde gur féidir le comhpháirteanna scagtha inmheánacha an inverter - ionduchtóirí, toilleoirí - crapadh go mór agus tonnchruth aschuir ghlan á múnlú fós. Laghdaíonn níos lú teasa a ghintear in aghaidh an timthrialla freisin méid an heatsink is gá chun an t-aonad a choinneáil fionnuar.

26-9-2-1-1

Léirítear an toradh praiticiúil go díreach ar an mbileog sonraí: inverters gréine hibrideach aon phas íseal-voltais Tógtha ar an ardán SiC seo éifeachtacht thart ar 0.6% níos airde a bhaint amach agus meáchan a ghearradh suas le 42% ar rátálacha cumhachta inchomparáide.

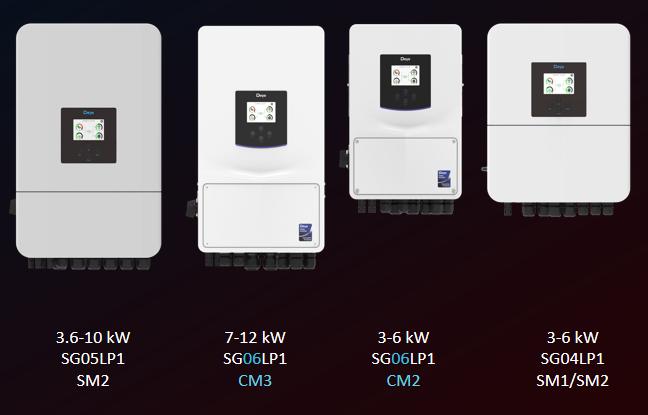

Sracfhéachaint ar líne iomlán

Tá an tsraith SG06LP1 roinnte ina dhá bhanda cumhachta. Díríonn na samhlacha 3-6kW (SG06LP1-CM2) ar shuiteálacha cónaithe níos lú, agus clúdaíonn na samhlacha 7-12kW (SG06LP1-CM3) tithe níos mó nó ualaí tráchtála éadroma. Suíonn an dá cheann taobh leis an tsraith SG05LP1 níos luaithe, atá fós ar fáil ar fud 3.6-10kW, agus an tsraith SG04LP1 ag an tsraith iontrála 3-6kW.

26-9-2-1-2

Tá tábhacht ag baint leis an gcoinbhinsiún ainmniúcháin anseo. Ainmníonn CM2 agus CM3 na boird rialaithe nua bunaithe ar SiC, agus marcálann SM1/SM2 an t-ardán IGBT níos sine atá fós díolta faoi na suaitheantais SG04LP1 agus SG05LP1. Má bhíonn a fhios agat cén iarmhír a bhfuil tú ag féachaint air, insíonn sé duit cén ghlúin de leictreonaic inmheánach atá á cheannach agat.

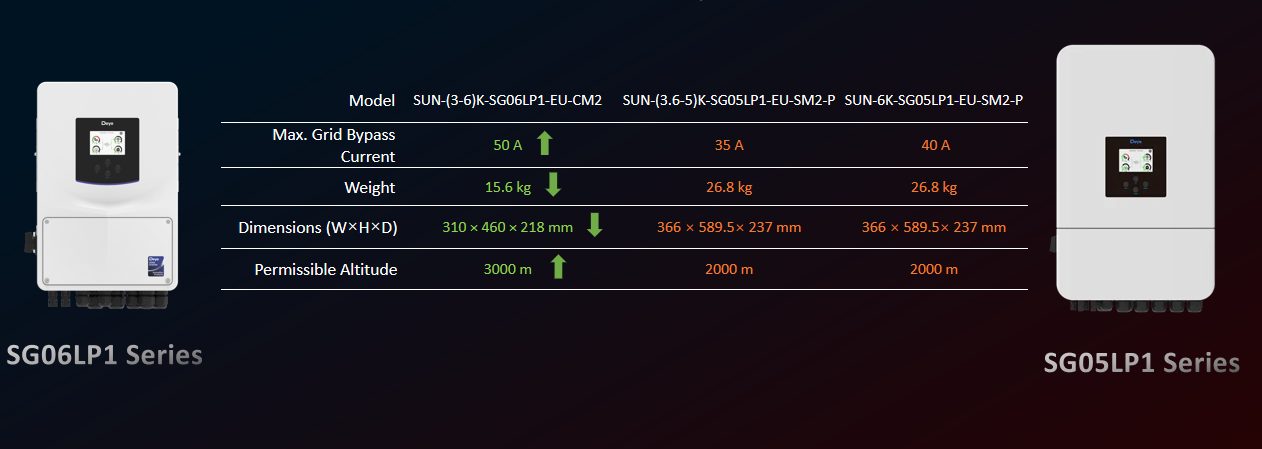

Múnlaí 3-6kW: SG06LP1-CM2 vs SG05LP1-SM2

Ag an gciseal cumhachta ag an leibhéal iontrála, tá an bhearna giniúna is mó sa lorg fisiceach. Meáchan an SUN-(3-6)K-SG06LP1-EU-CM2 15.6kg , in aghaidh 26.8kg don dá leagan SG05LP1-SM2-P — difríocht de bhreis is 11kg ar aonaid a dhéanann an jab céanna.

Leanann toisí an patrún céanna: 310×460×218mm don CM2 in aghaidh 366×589.5×237mm do na samhlacha SM2-P. Sin lorg suntasach níos lú le haghaidh suiteálacha balla mar a bhfuil spás comh-aireachta nó seomra áirgiúlachta daingean.

26-9-2-1-3

Scarann dhá uimhir eile na samhlacha seo thar méid. Sroicheann sruth sheachbhóthar uasta na greille ar an CM2 50A, chun tosaigh ar 35A (athraitheach 3.6-5K) agus 40A (athraitheach 6K) ar na haonaid SM2-P - ábhartha do shuiteálacha a bhfuiltear ag súil le hualaí pas-trí greille níos airde. Dreapann airde ceadaithe freisin ó 2000m go 3000m , rud atá tábhachtach do shuímh sléibhe nó ard-airde nuair a bhíonn derating ina fhíorshrian dearaidh.

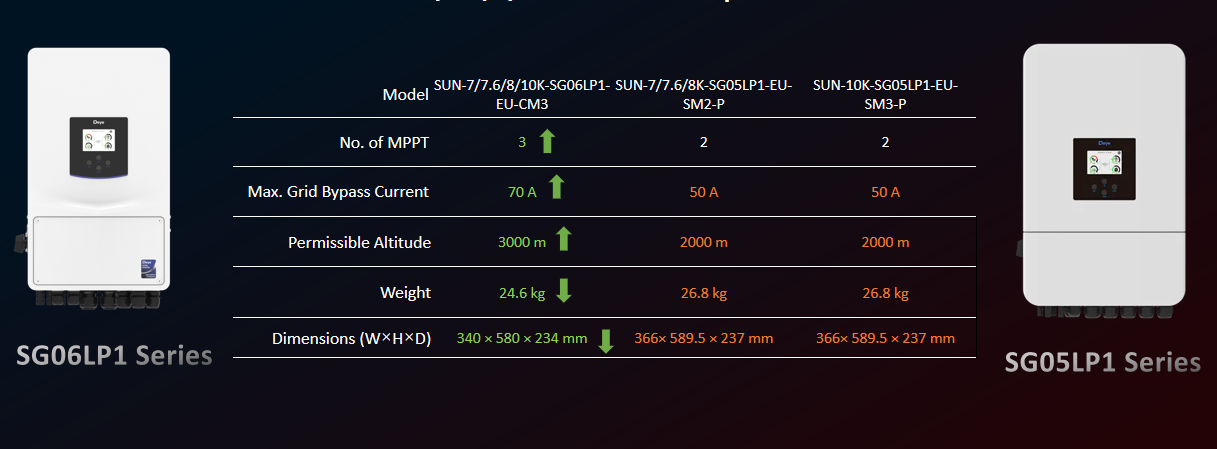

Múnlaí 7-12kW: SG06LP1-CM3 vs SG05LP1-SM2/SM3

Ag scálú suas go dtí an tsraith 7-12kW, cuireann an líne SG06LP1-CM3 cumas nach dtugann an SG05LP1 ag an raon seo: an tríú rianaire MPP. Nuair a ritheann SUN-(7-8)K-SG05LP1-EU-SM2-P agus SUN-10K-SG05LP1-EU-SM3-P 2 MPPT, ritheann an CM3 3 , cumraíochtaí teaghrán níos solúbtha a oscailt le haghaidh eagair a roinntear trasna plánaí dín iolracha nó treoshuíomhanna.

26-9-2-1-4

Feiceann sruth seachbhóthar an léim giniúna chéanna le feiceáil ag an tsraith íochtair: 70A ar an CM3 i gcoinne 50A ar an dá leagan SG05LP1. Titeann an meáchan ó 26.8kg go 24.6kg, agus crapadh an lorg ó 366×589.5×237mm go 340×580×234mm. Ardaíonn an airde ceadaithe arís go 3000m, ag teacht leis an bhfeabhsúchán a fheictear ar na samhlacha CM2 le cumhacht níos lú.

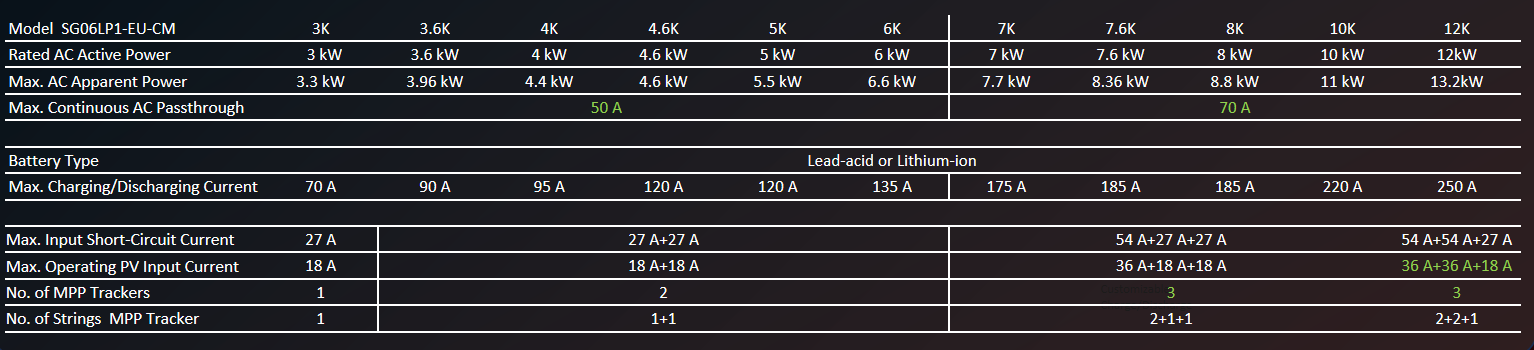

Tábla Tagartha Sonraíochta Iomlán

Taobh amuigh de na comparáidí ceannlíne, clúdaíonn an líneáil iomlán SG06LP1-EU-CM deich rátálacha cumhachta ó 3K go 12K, agus iad go léir ag roinnt an chomhoiriúnacht ceallraí luaidhe-aigéad nó litiam-ian céanna. Scálaí comhaireamh rianaithe MPP le cumhacht: ritheann cumraíochtaí rianaithe singil trí na samhlacha 3-6K, clúdaíonn dhá lorgaire aonad 3.6K-6K, agus tá an chuma ar thrí rianaire ag tosú ag 7K.

26-9-2-1-5

Tá sruth a mhuirearú agus a urscaoileadh go seasta ar fud an raoin, ó 70A ar an tsamhail 3K suas go dtí 250A ar an bpríomhthionscadal 12K. Leanann sruth ionchuir PV oibriúcháin uasta cuar comhchosúil, ag baint amach 36A 36A 18A ar an aonad 12K mar gheall ar a dhearadh trí rianaire. Do dhuine ar bith atá ag pleanáil leagan amach teaghrán, is é an tábla seo an bealach is tapúla le seiceáil conas a théann acmhainn rianaithe MPP i bhfeidhm ar roghanna sreangaithe sula dtiomantas do mhúnla ar leith.

Ag Roghnú Idir SG06LP1 agus SG05LP1

Don chuid is mó de na suiteálacha nua, is í an tsraith SG06LP1 an rogha is cumasaí ar pháipéar: sruth seachbhóthar níos éadroime, níos lú, níos airde, agus - ag an tsraith 7kW-plus - rianaire MPP breise. Déanann an tsraith SG05LP1 ciall fós nuair nach bhfuil stoc CM-sraith ar fáil go háitiúil go fóill, nó i gcás ina bhfuil páirteanna breise ag suiteálaí cheana féin agus eolas coimisiúnaithe ar an ardán SM.

Is fiú airde a shonrú ar leithligh. Níl aon rogha SG05LP1 ag tionscadail os cionn 2000m a shásaíonn an rátáil sin laistigh den tacar sonraí seo — is riachtanas crua é airde ceadaithe SG06LP1 de 3000m seachas rud deas a bheith agat. Thairis sin, is minic a thagann an cinneadh síos ar cé mhéad is fiú a shábháil spás suiteála agus spás cloiginn seachbhóthar i gcomparáid le hinfhaighteacht comhpháirteanna. Níl an t-ardán is nua de dhíth ar gach tionscadal, ach roghnú an ceart-iarrachtaí inverter don ualach is tábhachtaí ná dul sa tóir ar an tsamhail is airde ar an tseilf.
