Foláireamh Sábháilteachta Dóiteáin do Chórais Stórála Fuinnimh PV Baile: Cosaint Comhraiceoirí Dóiteáin a Chinntiú le Múchadh Uathoibríoch

De réir mar a éiríonn córais stórála fuinnimh fótavoltach cónaithe (PV) ag éirí níos coitianta, tagann sábháilteacht dóiteáin chun cinn mar imní chriticiúil - go háirithe le linn éigeandálaí. Is féidir le cás sonrach agus contúirteach teacht chun cinn nuair a tharlaíonn tine tí, agus stopann comhraiceoirí dóiteáin an príomh -bhristeoir. Cé go bhfuil an teach dícheangailte ón eangach, tá riosca i bhfolach fós: féadfaidh an inbhéartóir leanúint ar aghaidh ag feidhmiú i mód lasmuigh den eangach, ag soláthar cumhachta do ualaí trí chadhnraí agus painéil ghréine. Is féidir leis an soláthar fuinnimh leanúnach seo bagairt thromchúiseach sábháilteachta a dhéanamh ar an gcéad fhreagróirí.

An contúirt i bhfolach

Má tá ualaí leictreacha ceangailte le calafort "ualach" an inverter, ansin fiú tar éis an phríomh -ghreille a dhícheangal, féadfaidh an inbhéartóir fearais a chumhachtú trí fhuinneamh ceallraí agus PV. Cruthaíonn an seachadadh cumhachta leanúnach seo timpeallacht ghuaiseach do chomhraiceoirí dóiteáin a ghlacann leis go bhfuil an córas dí-fhuinnmhithe go hiomlán.

Ina theannta sin, tá sé neamhréadúil a bheith ag súil go bhfuil gach córas suiteáilte gar don phríomh -breaker, rud a chiallaíonn nach féidir múchadh láimhe a dhéanamh le linn éigeandála dóiteáin.

An réiteach sábháilteachta dóiteáin

Tá meicníocht múchta iontaofa agus uathoibrithe riachtanach. Is é an sprioc ná múchadh inbhéartaithe uathoibríoch a chumasú a spreagann córais braite dóiteáin, seachas a bheith ag brath go hiomlán ar dhícheangal greille nó ar idirghabháil láimhe.

Eochair -chomhpháirteanna den réiteach sábháilteachta

Taobh PV: Feistí Múchadh Mear (RSDS)
Suiteáil feistí múchta gasta nó optamóirí a thacaíonn le feidhmiúlacht múchta ar leibhéal an mhodúil PV.

Cinntíonn siad seo go stopann na modúil PV nuair a spreagtar iad, ag giniúint cumhachta DC ardvoltais, ag déanamh limistéir rooftop níos sábháilte le haghaidh oibríochtaí comhraic dóiteáin.

Taobh AC: Comhtháthú Aláraim Dóiteáin

Comhtháthaigh córas aláraim dóiteáin an bhaile leis an inbhéartóir.

Is féidir leis an aláram dóiteáin comhartha teagmhála tirim nó ionchur 12V DC a sheoladh chuig an inverter chun múchadh láithreach a chur i bhfeidhm.

Conas a oibríonn an córas

Ní féidir le hinverters iad féin tine a bhrath.

Mar sin féin, is féidir córais braite dóiteáin a chumrú chun:

Seol dúnadh teagmhála tirim (m.sh., trí aschur sealaíochta)

Nó comhartha DC 12V a sholáthar do chríochfoirt ainmnithe ar an inbhéartóir.

Nuair a fhaigheann an inverter an comhartha múchta:

Stoptar an t -aschur AC láithreach.

Déantar cumhacht chun ualaí nasctha a ghearradh amach.

Téann an córas isteach i stát sábháilte, dúnta, ag cosaint comhraiceoirí dóiteáin ó turraing leictreach thaisme nó ó splanc stua.

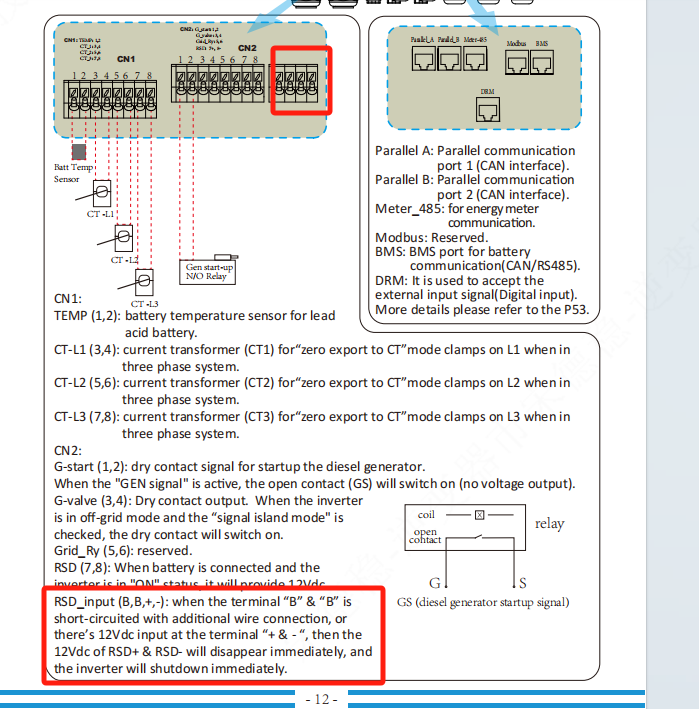

Cur i bhfeidhm tagartha (bunaithe ar íomhá)

De réir an tagartha íomhá:

Bain úsáid as teirminéil “B” agus “B-” (ionchur RSD) le haghaidh múchta.

Má tá aláram dóiteáin nó shorts ciorcaid eile “B” agus “B” nó má chuireann sé comhartha 12V i bhfeidhm ar fud “” agus “-”, stopann an inverter láithreach.

Cinntíonn an fheidhmiúlacht seo go n -imíonn 12V DC ó RSD & RSD -, ag deimhniú díghníomhachtú an chórais.

Eochair -beir leat

Tá múchadh inbhéartaithe uathoibríoch mar fhreagra ar aláraim dóiteáin ríthábhachtach do shábháilteacht phearsanra éigeandála.
Chun riosca a íoslaghdú:

Meicníochtaí múchta PV a chur i bhfeidhm.

Comhtháthú córais aláraim dóiteáin chun cumarsáid a dhéanamh leis an inbhéartóir.

Cinntigh go spreagtar an múchadh go huathoibríoch le linn tinte, ag idirdhealú idir seo agus gnáth -bhristeacha greille.

Trí na cosaintí seo a chomhtháthú, cruthaímid timpeallacht níos sábháilte d'úinéirí tí agus d'fhreagróirí éigeandála araon.
