Inverters Gréine Grid-Tie: Treoir chuimsitheach ar chumhacht gréine ar-ghreille

1.Tuairisc le Inverters Gréine Grid-Tie

De réir mar a luasghéaraíonn an t -athrú domhanda i dtreo fuinnimh ghlan agus in -athnuaite, tá cumhacht na gréine tagtha chun cinn mar cheann de na réitigh is inrochtana agus is inscálaithe. I measc na bpríomh -chomhpháirteanna d'aon chóras fuinnimh gréine tá an inbhéartóir, gléas a imríonn ról lárnach chun fuinneamh na gréine a úsáid agus a úsáid. Go sonrach, Inverters comhcheangailte greille —Tá ar a dtugtar inverters ar-ghreille-criticiúil i bhfeidhmchláir ghréine cónaitheacha, tráchtála agus fóntais ina bhfuil an córas ceangailte leis an eangach leictreachais phoiblí.

1.1 Cad is inbhéartóir comhcheangailte greille ann?

Is gléas leictreonach é inbhéartóir comhcheangailte greille a athraíonn an leictreachas reatha (DC) a tháirgtear trí phainéil ghréine i leictreachas reatha (AC) a oireann do voltas agus minicíocht na greille fóntais áitiúil. Tá an claochlú seo riachtanach toisc go bhfeidhmíonn formhór na dtithe agus na ngnólachtaí ar chumhacht AC, agus go scaipeann an eangach fóntais féin leictreachas san fhoirm seo.

Níos tábhachtaí fós, tá inbhéartaithe comhcheangailte greille deartha chun sioncrónú a dhéanamh go beacht le tonnfhoirm leictreach na greille, rud a chumasaíonn sreabhadh fuinnimh gan uaim idir an córas cumhachta gréine agus an líonra fóntais. Ligeann sé seo d'úinéirí tí agus do ghnólachtaí fuinneamh gréine a ithe i bhfíor -am agus i leictreachas barrachais onnmhairithe ar ais chuig an eangach, go minic ag saothrú creidmheasanna nó íocaíochtaí ar ais.

1.2 Cén fáth a bhfuil inbhéartaithe eangaí-ceangailte tábhachtach do chórais chumhachta gréine?

Is iad inbhéartaithe comhcheangailte greille croílár na gcóras cumhachta gréine nua-aimseartha atá ceangailte leis an eangach fóntais. Tá a dtábhacht i roinnt príomhfheidhmeanna:

Comhshó Fuinnimh: Tiontaíonn siad DC neamh -inúsáidte ó phainéil ghréine go AC inúsáidte le haghaidh fearas tí nó dáileadh greille.

Éifeachtúlacht an Chórais: Úsáideann inbhéartaithe eangaí nua-aimseartha teicneolaíochtaí cosúil le huas-rianú pointe cumhachta (MPPT) chun a chinntiú go bhfeidhmíonn painéil ghréine ag a n-éifeachtúlacht is airde.

Comhtháthú Eangach: Cinntíonn na inverters seo go gcomhlíonann an córas gréine caighdeáin greille le haghaidh voltais, minicíochta agus sábháilteachta.

Dreasachtaí Airgeadais: Trí chláir cosúil le glan-mhéadrú, cuireann inverters comhcheangailte greille ar chumas úsáideoirí an iomarca fuinnimh a chur isteach sa ghreille agus costais leictreachais a fhritháireamh, rud a fhágann go bhfuil glacadh gréine níos tarraingtí ó thaobh na heacnamaíochta de.

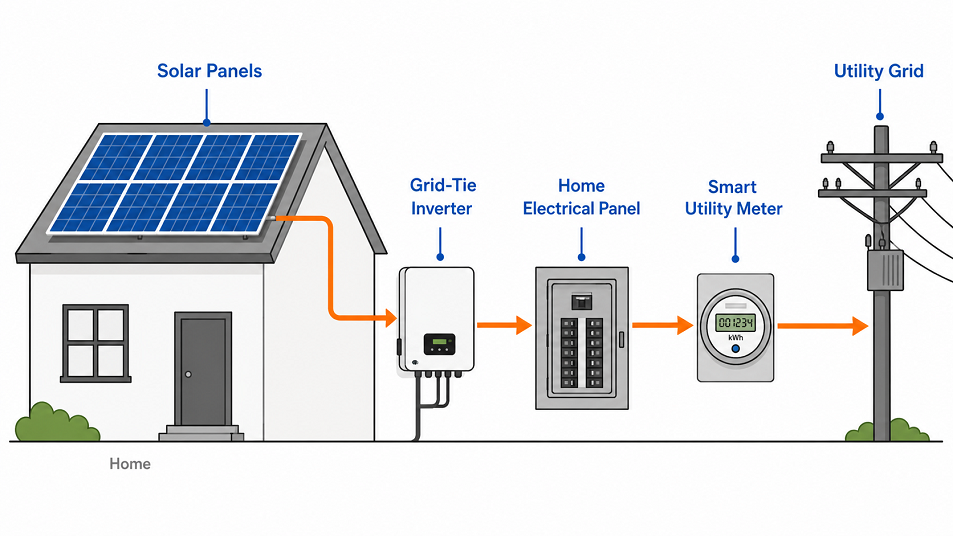

1.3 Forbhreathnú gairid ar chórais gréine ar-ghreille

Tá córas gréine ar-eangaí nó eangaí ceangailte le ceann atá ceangailte leis an eangach leictreachais phoiblí. Is iondúil go mbíonn:

Painéil Ghréine Ghréine (PV) chun solas na gréine a ghabháil.

Inbhéartóir comhcheangailte greille chun leictreachas a thiontú agus a bhainistiú.

Glan -mhéadar chun allmhairí agus onnmhairí fuinnimh a rianú idir an baile agus an eangach.

Murab ionann agus córais lasmuigh den ghreille, a éilíonn ar stóráil fuinnimh (cadhnraí) feidhmiú go neamhspleách, tarraingíonn córais greille-ceangailte ón eangach fóntais nuair a bhíonn táirgeadh gréine íseal agus cuireann siad cumhacht iomarcach ar ais chuig an eangach nuair a sháraíonn an táirgeadh tomhaltas. Cinntíonn an dé -sreabhadh seo infhaighteacht leanúnach cumhachta gan castacht bhreise nó costas stórála ceallraí.

Tá an-tóir ar chórais ghreille-ceangailte i gceantair uirbeacha agus fo-uirbeacha le rochtain eangaí iontaofa. Is iondúil go mbíonn siad níos inacmhainne, go dteastaíonn níos lú cothabhála uathu, agus is féidir leo billí leictreachais a laghdú go suntasach agus ag cur le todhchaí fuinnimh níos glaise.

2. Conas a oibríonn inbhéartaithe comh-ghreille

I gcroílár chóras cumhachta gréine ceangailte greille tá an inbhéartóir-gléas cliste a dhéanann i bhfad níos mó ná leictreachas a thiontú. Cinntíonn sé an fheidhmíocht is fearr, comhtháthú greille gan uaim, agus sábháilteacht don úsáideoir agus don líonra fóntais níos leithne. Tugann tuiscint ar an gcaoi a bhfeidhmíonn inverters comh-ghreille léargas ar a ról criticiúil maidir le fuinneamh gréine a dhéanamh praiticiúil agus éifeachtach.

2.1 Próiseas Comhshó DC go AC

Gineann painéil ghréine leictreachas i bhfoirm sruth díreach (DC), áit a dtéann leictreoin i dtreo amháin. Mar sin féin, oibríonn an chuid is mó de na fearais leictreacha agus an eangach fóntais ar shruth ailtéarnach (AC), áit a n -aisiompaíonn sreabhadh an leictreachais go tréimhsiúil treo. Is é an príomhphost atá ag an inverter eangaí ná an DC seo a dhéanamh go comhshó AC.

Baineann roinnt comhpháirteanna inmheánacha leis an bpróiseas seo:

Céim a ionchur a choinníonn an t -ionchur DC.

Droichead inbhéartaithe a aistríonn go tapa comhpháirteanna leictreonacha chun tonnfhoirm AC a ionsamhlú.

Scagaire aschuir chun an tonnfhoirm a mhúnlú agus a mheaitseáil voltas agus minicíocht na greille.

Is é an toradh atá air ná aschur glan, comhoiriúnach le greille a fhéadann cumhacht a thabhairt do theach nó do ghnó nó a onnmhairiú chuig an eangach poiblí.

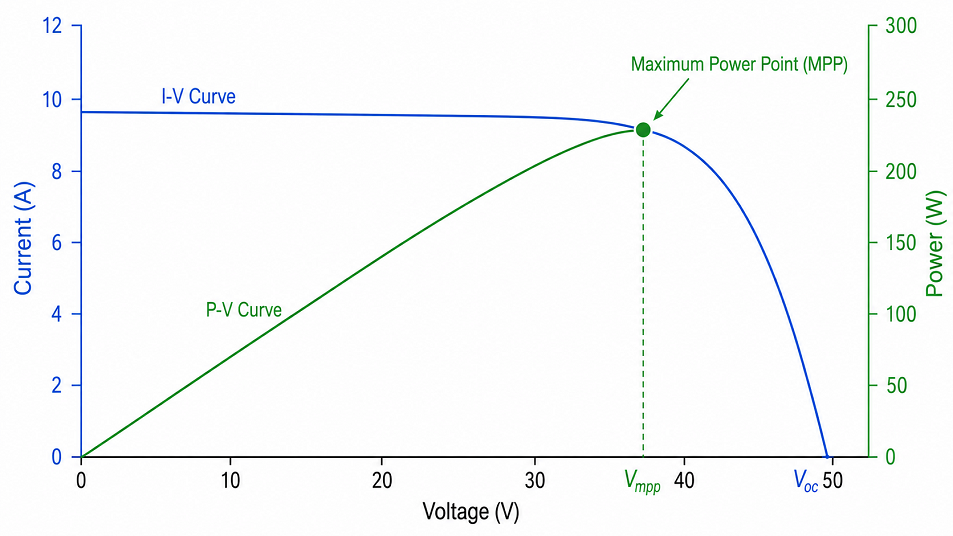

2.2 Ról MPPT (Rianú Power Uasta)

Athraíonn aschur painéil gréine bunaithe ar sholas na gréine, teocht, agus scáthú. Chun an t-eastóscadh fuinnimh uasta a chinntiú i gcónaí, úsáideann inbhéartaithe comhcheangailte greille teicneolaíocht ar a dtugtar uas-rianú pointe cumhachta (MPPT).

Déanann MPPT an pointe oibriúcháin leictreach de na painéil a choigeartú go leanúnach chun an "láthair milis" a aimsiú - an t -uasphointe cumhachta - nuair a thagann an teaglaim de voltas agus reatha an bhata is airde is féidir. Trí rianú agus coigeartú a dhéanamh go dinimiciúil ar an bpointe seo i bhfíor -am, uasmhéadaíonn an inverter an fuinneamh a lománaíodh ón ngrian i rith an lae.

Tá an ghné seo thar a bheith tábhachtach i gcórais le painéil éagsúla a bhfuil coinníollacha difriúla acu (m.sh., difríochtaí scáthú nó treoshuímh páirteach).

2.3 Sioncrónú leis an eangach cumhachta

Le go bhfeidhmeoidh córas gréine ceangailte go sábháilte agus go héifeachtach, ní mór don inverter a aschur a shioncrónú le voltas, minicíocht agus céim na greille. Cinntíonn an sioncrónú seo go bhfuil an chumhacht a sheoltar chuig an eangach ar aon dul le leictreachas an fhóntais, rud a choisceann cur isteach nó damáiste.

I measc na bpríomhfheidhmeanna sioncrónaithe tá:

Meaitseáil voltais: a chinntiú go bhfuil aschur AC an inverter ag teacht le voltas na greille (120V nó 240V de ghnáth).

Meaitseáil minicíochta: Meaitseáil minicíocht na greille, 50 Hz nó 60 Hz de ghnáth ag brath ar an tír.

Ailíniú Céim: Tráthúlacht na tonn voltais a ailíniú leis an eangach chun sreabhadh fuinnimh réidh a chinntiú.

I gcás briste greille, cuireann an t-inbhéartóir a aschur síos go huathoibríoch chun “oileán a chosc,” coinníoll contúirteach ina bhféadfadh an córas leanúint ar aghaidh le leictreachas a bheathú isteach i ngreille dí-fhuinnmhithe. Is gné sábháilteachta ríthábhachtach é seo atá sainordaithe ag caighdeáin leictreacha.

3. Príomhghnéithe agus Comhpháirteanna

Nua -aoiseach Inverters Gréine Grid-Tie Ní hamháin go bhfuil tiontairí cumhachta éifeachtúla acu-feistí cliste, comhfhiosacha agus cumarsáide agus cumarsáide. Tá tuiscint ar a bpríomhghnéithe agus a gcomhpháirteanna inmheánacha riachtanach chun an inbhéartóir ceart a roghnú agus chun feidhmíocht fhadtéarmach a chinntiú.

3.1 Éifeachtúlacht Inverter agus Méadrachtaí Feidhmíochta

Ceann de na tosca is tábhachtaí nuair a bhíonn meastóireacht á dhéanamh ar inbhéartóir comhcheangailte greille ná a éifeachtúlacht-céatadán na cumhachta DC ó na painéil ghréine a dhéantar a thiontú ina chumhacht AC inúsáidte go rathúil. Feidhmíonn an chuid is mó de na hiarscríbhinní greille ardcháilíochta ag éifeachtúlachtaí idir 95% agus 98%.

I measc na bpríomh -mhéadrachtaí feidhmíochta tá:

Buaic -éifeachtúlacht: An éifeachtúlacht tiontaithe is airde is féidir leis an inbhéartóir a bhaint amach faoi na coinníollacha is fearr.

Éifeachtúlacht na hEorpa: meán ualaithe a dhéanann coinníollacha gréine éagsúla, ag tabhairt beart feidhmíochta níos réadúla.

Éifeachtúlacht CEC: Úsáidte ag Coimisiún Fuinnimh California; Is bealach caighdeánaithe eile é seo chun feidhmíocht inverter a mheas ar fud ualaí éagsúla.

Ciallaíonn éifeachtúlacht níos airde go gcailltear níos lú fuinnimh mar go bhfuil teas agus go bhfuil níos mó leictreachais ar fáil le húsáid nó le honnmhairiú chuig an eangach.

3.2 Rátálacha Voltais agus Reatha

Tá voltas ionchuir agus aschuir sonrach ag gach inbhéartóir agus raonta reatha a chaithfidh ailíniú leis an eagar painéil gréine agus an eangach fóntais. I measc na bpríomh -sonraíochtaí tá:

Réimse Voltais Ionchuir DC: Ní mór é seo a mheaitseáil le voltas comhcheangailte na teaghrán painéil gréine.

Uas -ionchur cumhachta: An bhata iomlán is féidir leis an inverter a láimhseáil go sábháilte.

Voltas Aschuir AC: De ghnáth 120V/240V le haghaidh cónaithe nó 208V/480V do chórais tráchtála.

Uas -aschur reatha: Cinneann sé cé mhéad reatha is féidir leis an inbhéartóir a sholáthar don eangach.

Cinntíonn sábháilteacht, feidhmíocht agus comhlíonadh cóid a mheaitseálann rátálacha leictreacha an inbhéartaithe i gceart le do chóras gréine.

3.3 Gnéithe Sábháilteachta: Cosaint Frith-Tailte

Is gné éigeantach sábháilteachta é cosaint fhrith-thalamh i ngach inverters eangaí. I gcás briseadh cumhachta, ní mór don inverter a aschur a stopadh láithreach chun cosc ​​a chur ar leictreachas dul isteach sa ghreille. Tá sé seo ríthábhachtach do shábháilteacht oibrithe fóntais a d'fhéadfadh a bheith ag deisiú línte agus a ghlacann leis go bhfuil siad dí-fhuinnmhithe.

I measc na ngnéithe sábháilteachta coitianta eile tá:

Braite locht talún

Cosaint overvoltage agus forshrutha

Monatóireacht agus múchadh teochta agus múchadh

Braite locht stua

Cinntíonn na gnéithe seo go bhfeidhmíonn an córas go sábháilte agus go hiontaofa i ngach coinníoll.

3.4 Comhéadain chumarsáide (m.sh., Wi-Fi, Ethernet)

Is minic a thagann modúil chumarsáide atá tógtha isteach nó roghnach le hinverters eangaí nua-aimseartha a chuireann ar chumas úsáideoirí monatóireacht agus bainistiú a dhéanamh ar fheidhmíocht an chórais i bhfíor-am.

I measc na gcomhéadain choitianta tá:

Wi-Fi le haghaidh monatóireachta gan sreang trí aipeanna soghluaiste nó trí dhaschláir ghréasáin.

Ethernet le haghaidh naisc chobhsaí, sreinge le líonraí baile.

RS485 nó Modbus le haghaidh comhtháthú le córais monatóireachta tríú páirtí nó córais bhainistíochta fuinnimh foirgneamh.

Cuireann na huirlisí seo ar chumas úinéirí agus suiteálaithe córais:

Rianaigh go laethúil, míosúil, agus táirgeadh fuinnimh ar feadh an tsaoil.

Foláirimh Feidhmíochta agus Diagnóisic a fháil.

Monatóireacht a dhéanamh ar thionchar comhshaoil, mar choigilteas Co₂.

Is féidir le hard -inbhéartaithe tacú le nuashonruithe firmware iargúlta agus comhtháthú le córais stórála baile nó fuinnimh cliste.

4. Buntáistí a bhaineann le hinverters comh-cheangail a úsáid

Tairgeann inverters comhcheangailte greille níos mó ná réiteach teicniúil amháin chun fuinneamh gréine a athrú-díghlasálann siad raon buntáistí eacnamaíocha, comhshaoil ​​agus praiticiúla. Fágann na tairbhí seo go bhfuil siad ina rogha cliste do úinéirí tí, do ghnólachtaí agus d'institiúidí atá ag iarraidh leas a bhaint as cumhacht na gréine go héifeachtach.

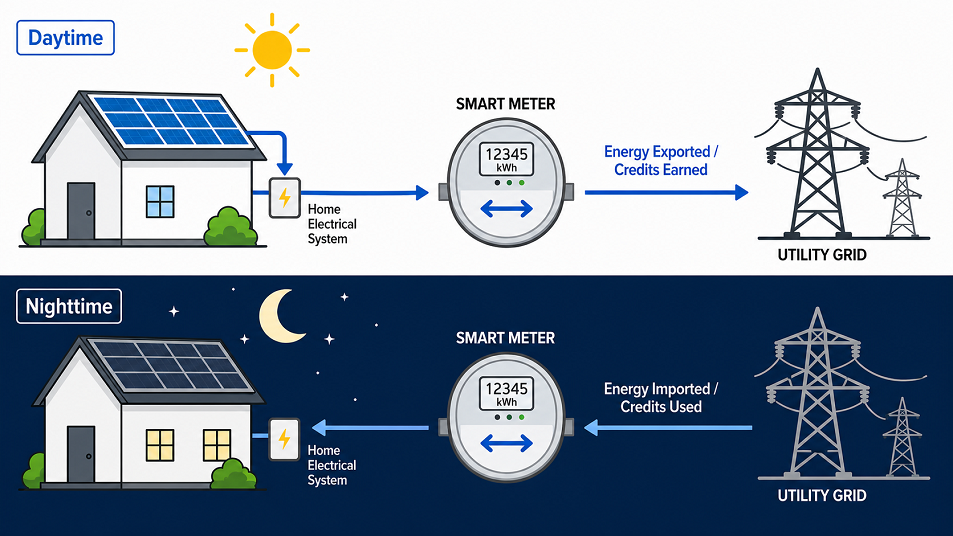

4.1 Coigilteas costais trí ghlan -mhéadrú

Ceann de na dreasachtaí airgeadais is suntasaí chun a Inbhéartóir Gréine Comhcheangail Eangach is méadrú glan é. Ligeann an socrú billeála seo d'úinéirí na gcóras gréine an iomarca leictreachais a onnmhairiú chuig an eangach fóntais agus creidmheasanna a fháil ar a mbille fuinnimh.

Seo an chaoi a n -oibríonn sé:

I rith an lae, d'fhéadfadh do phainéil ghréine níos mó leictreachais a tháirgeadh ná mar a ídíonn do theach.

Cuireann an inbhéartóir comhcheangailte greille an fuinneamh barrachais seo ar ais isteach sa ghreille cumhachta.

Do mhéadar fóntais “ag casadh siar,” a thuilleann tú creidmheasanna don fhuinneamh iomarcach.

San oíche nó le linn tréimhsí ísle solas na gréine, tarraingíonn tú cumhacht ón eangach ag baint úsáide as na creidmheasanna sin.

Is féidir leis an thus seo billí leictreachais a laghdú nó a dhíothú go suntasach, as a dtagann toradh níos tapúla ar infheistíocht don chóras gréine.

4.2 lorg carbóin a laghdú

Trí fhuinneamh gréine glan a úsáid in áit leictreachais a ghintear ó bhreosla iontaise, cabhraíonn inverters eangaí le hastaíochtaí gáis cheaptha teasa a laghdú go mór. Gach cileavat-uair an chloig (kWh) de chumhacht gréine a úsáidtear:

Laghdaíonn sé spleáchas ar ghual, ar ghás nádúrtha, agus ar fhoinsí fuinnimh truaillithe eile.

Laghdaíonn sé lorg carbóin do theaghlaigh nó do ghnó.

Cuireann sé le hiarrachtaí maolaithe um athrú aeráide.

Maidir le daoine agus eagraíochtaí atá comhfhiosach don chomhshaol, is bealach cumhachtach é infheistiú i ngrian atá ceangailte le greille le inverter iontaofa chun úsáid fuinnimh laethúil a ailíniú le spriocanna inbhuanaitheachta.

4.3 Neamhspleáchas Fuinnimh

Tugann córais comhcheangailte greille cumhacht d'úsáideoirí a gcuid leictreachais féin a ghiniúint, rud a laghdaíonn spleáchas ar ghiniúint cumhachta láraithe agus praghsanna fóntais athraitheacha. Cé go mbraitheann na córais seo fós ar an eangach chun feidhmiú (go háirithe in éagmais stórála fuinnimh), tá siad:

Ceadaigh neamhspleáchas páirteach trí chumhacht a tháirgeadh go háitiúil.

Cosain i gcoinne costais fuinnimh atá ag ardú le himeacht ama.

Athléimneacht a mhéadú nuair a bhíonn sé péireáilte le córais stórála ceallraí nó inbhéartaithe hibrideacha.

Tá an leibhéal seo de neamhspleáchas fuinnimh thar a bheith luachmhar i réigiúin a bhfuil ardrátaí leictreachais nó dreasachtaí acu le haghaidh giniúint fuinnimh dáilte.

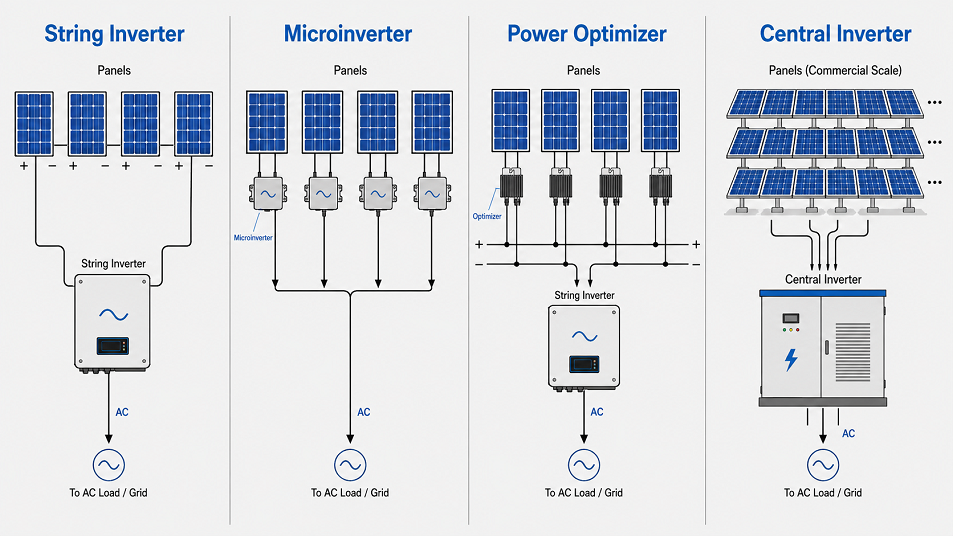

5. Cineálacha Inverters Grid-Tie

Tagann inbhéartaithe eangaí i ndearaí éagsúla chun freastal ar mhéideanna éagsúla córais, ar leagan amach agus ar spriocanna feidhmíochta. Tá a bhuntáistí féin ag gach cineál agus tá sé oiriúnach d'iarratais shonracha. Is féidir leis na roghanna seo a thuiscint a chinntiú go roghnaíonn tú an inverter ceart do do shuiteáil gréine.

5.1 Inverters Teaghrán

Is iad inverters teaghrán an cineál is coitianta a úsáidtear i gcórais thráchtála cónaithe agus bheaga. Sa thus seo, tá painéil ghréine iolracha ceangailte i sraith (ar a dtugtar “teaghrán”), agus cuirtear an t -aschur comhcheangailte DC isteach i inverter amháin.

Buntáistí:

Éifeachtach ó thaobh costais agus simplí le suiteáil.

Oiriúnach do rooftops le treoshuíomh painéil aonfhoirmeach agus scáthú íosta.

Teorainneacha:

Is féidir tionchar a imirt ar fheidhmíocht na teaghrán ar fad má tá painéal amháin scáthaithe nó ag feidhmiú.

Níos lú solúbtha i suiteálacha le dearaí dín casta nó treoshuímh painéil mheasctha.

5.2 Microinverters

Is inbhéartaithe beaga iad na micrea -ionraitheoirí atá suite go díreach ar chúl gach painéil ghréine aonair. In ionad cumhacht a athrú i suíomh lárnach, tá a inverter féin ag gach painéal.

Buntáistí:

Optimization ar leibhéal an phainéil: Ní dhéanann scáthú nó teip ar phainéal amháin difear do dhaoine eile.

Go hidéalach le haghaidh rooftops le il -chlaonadh nó scáthú páirteach.

Monatóireacht ar leibhéal an phainéil.

Teorainneacha:

Costas níos airde roimh ré i gcomparáid le inverters teaghrán.

Ciallaíonn níos mó comhpháirteanna cothabháil beagán níos casta.

5.3 Optamaitheoirí Cumhachta

Is réiteach hibrideach iad optamaithe cumhachta. Cosúil le micrinverters, tá siad suiteáilte ag leibhéal an phainéil, ach in ionad DC a athrú go AC, coinníonn siad an chumhacht DC agus déanann siad barrfheabhsú sula seoltar iad chuig inverter teaghrán lárnach.

Buntáistí:

Feidhmíocht fheabhsaithe trí MPPT ag gach painéal.

Comhcheanglaíonn sé na buntáistí a bhaineann le microinverters le héifeachtúlacht costais inverters teaghrán.

Úsáideach i gcoinníollacha atá scáthaithe go páirteach.

Teorainneacha:

Éilíonn sé inverter comhoiriúnach (ón monaróir céanna de ghnáth).

Sreangú agus suiteáil beagán níos casta.

5.4 Inverters Lárnach

Is leaganacha mórscála de inverters teaghrán iad inbhéartaithe lárnacha, a úsáidtear go príomha i suiteálacha gréine tráchtála nó ar scála fóntais. Déanann siad cumhacht a chomhiomlánú ó go leor teaghrán painéal isteach in aonad lárnach amháin.

Buntáistí:

Éifeachtach agus éifeachtach ó thaobh costais do chórais mhóra.

Ard -acmhainn (is féidir leis na céadta cileavata nó fiú megawatts a láimhseáil).

Teorainneacha:

Níl sé oiriúnach do shuiteálacha cónaitheacha nó beaga.

Solúbthacht theoranta maidir le leas iomlán a bhaint as leibhéal an phainéil nó monatóireacht feidhmíochta.

6. An inverter ceart greille a roghnú

Ag roghnú an chuí inbhéartóir comhcheangailte greille Is céim chriticiúil é chun córas cumhachta gréine éifeachtach agus iontaofa a dhearadh. Ní hamháin go gcinntíonn an inbhéartóir ceart an fheidhmíocht is fearr ach go dtéann sé i gcion ar choigilteas fadtéarmach, ar shaolré córais, agus ar éascaíocht chothabhála. Seo roinnt fachtóirí tábhachtacha le breithniú agus do rogha á dhéanamh agat.

6.1 Fachtóirí le Breithniú: Méid an Chórais, Suíomh, agus Riachtanais Fuinnimh

Méid an Chórais: Ba chóir go mbeadh an cumas inbhéartaithe ag teacht le haschur iomlán do phainéil ghréine. I gcás córais chónaithe níos lú, d'fhéadfadh sé go mbeadh inbhéartaithe teaghrán nó micrea -chiontóirí idéalach, agus d'fhéadfadh go mbeadh inbhéartaithe lárnacha ag teastáil ó thionscadail tráchtála níos mó.

Coinníollacha Suíomh agus Láithreáin: Treoshuíomh dín, scáthú, agus tionchar inbhéartaithe aeráide. Oibríonn micrea -chiontóirí nó optamóirí cumhachta níos fearr le haghaidh díonta le scáthú nó ilshuímh, agus tá inverters teaghrán ag teacht le suiteálacha aonfhoirmeacha, neamhshábháilte.

Patrúin ídithe fuinnimh: Déan anailís ar do ghnáthúsáid fuinnimh agus ar an mbuaicéileamh. Cuidíonn sé seo leis an inbhéartóir a mhúnlú i gceart agus úsáid gréine a uasmhéadú.

6.2 Measúnú a dhéanamh ar shonraíochtaí inverter

Éifeachtúlacht: Cuardaigh inverters le rátálacha ard -bhuaic agus éifeachtúlachta ualaithe (tá os cionn 95% oiriúnach).

Rátálacha Voltais agus Reatha: Cinntigh go bhfuil raon voltais ionchuir an inverter ag teacht le cumraíocht do phainéil agus go bhfuil an t -aschur ag teacht le do chaighdeáin voltais eangaí áitiúla.

Deimhnithe Sábháilteachta: Seiceáil le haghaidh comhlíonadh caighdeáin tionscail mar OL 1741 agus IEEE 1547, a ráthaíonn comhoiriúnacht sábháilteachta agus greille.

Gnéithe Monatóireachta: Roghnaigh inverters le cumais chomhtháite cumarsáide le haghaidh rianú feidhmíochta fíor-ama agus fabhtcheartú.

6.3 Clú agus Barántas Branda

Cáil an déantóra: Roghnaigh inverters ó bhrandaí seanbhunaithe ar a dtugtar iontaofacht agus tacaíocht.

Barántas: Soláthraíonn barántas níos faide (10-15 bliana de ghnáth) suaimhneas intinne agus léiríonn sé muinín i marthanacht táirgí.

Tacaíocht do chustaiméirí: Smaoinigh ar infhaighteacht tacaíochta teicniúla agus éascaíocht a fháil chun páirteanna nó seirbhís athsholáthair a fháil.

7. Suiteáil agus cothabháil

Tá suiteáil chuí agus cothabháil leanúnach riachtanach chun feidhmíocht agus saolré na n -uasmhéadú a uasmhéadú Inverters Gréine Ceangail Eangaí . Cibé an roghnaíonn tú gairmithe a fhostú nó iarracht a dhéanamh ar shuiteáil DIY, cuidíonn tuiscint ar na príomhghnéithe atá i gceist a chinntiú go gcinnteofar sábháilteacht, comhlíonadh agus iontaofacht an chórais.

7.1 Suiteáil Ghairmiúil vs DIY

Suiteáil Ghairmiúil: Molann an chuid is mó de na saineolaithe go láidir go mbeadh do inbhéartóir comhcheangailte greille suiteáilte ag leictreoirí ceadúnaithe nó suiteálaithe gréine deimhnithe. Ráthaíochtaí suiteála gairmiúla:

Comhlíonadh le cóid leictreacha áitiúla agus le caighdeáin sábháilteachta.

Sreangú cuí agus talamh chun guaiseacha a chosc.

Cumraíocht agus sioncrónú inverter ceart leis an eangach.

Cúnamh le ceadanna agus cigireachtaí.

Suiteáil DIY: Cé go dtagann roinnt inbhéartaithe le treoracha atá éasca le húsáid, tá rioscaí suntasacha ag baint le hinscríbhinní comhcheangailte greille a shuiteáil, lena n-áirítear:

An poitéinseal a bhaineann le suiteáil mhíchuí as a dtiocfaidh teip córais nó guaiseacha sábháilteachta.

Barántais déantóra a chur ar neamhní.

Neamhchomhlíonadh le rialacháin fóntais agus áitiúla.

Maidir le sábháilteacht agus feidhmíocht, moltar suiteáil ghairmiúil go mór.

7.2 tascanna cothabhála rialta

Teastaíonn cothabháil íosta i gcomparáid le comhpháirteanna eile córais gréine, ach cabhraíonn seiceálacha rialta le saincheisteanna a chosc agus le saol an chórais a chosc:

Cigireacht amhairc: Seiceáil le haghaidh damáiste fisiciúil, creimeadh, nó smionagar timpeall an inbhéartaithe.

Glanadh: Coinnigh an inverter agus an ceantar máguaird saor ó dheannach agus buildup taise.

Nuashonruithe Firmware: Cinntigh go bhfuil an Firmware inverter cothrom le dáta don fheidhmíocht agus don tslándáil is fearr.

Monatóireacht: Déan athbhreithniú rialta ar fheidhmíocht an chórais trí mhonatóireacht a dhéanamh ar bhogearraí nó ar aipeanna chun aimhrialtachtaí a bhrath go luath.

Aeráil: Déan cinnte go bhfuil córas fuaraithe an inverter (lucht leanúna nó slogaidí teasa) ag feidhmiú go maith chun róthéamh a chosc.

7.3 Fabhtcheartú a dhéanamh ar shaincheisteanna coitianta

Cé go bhfuil inverters comh-ghreille iontaofa go ginearálta, d'fhéadfadh roinnt fadhbanna coitianta teacht chun cinn:

Inverter gan tosú nó stopadh: d’fhéadfadh sé a bheith in ann saincheisteanna greille a léiriú, sreangú lochtach, nó múchadh sábháilteachta a spreagtar frith-thalamh.

Cóid nó foláirimh earráide: Soláthraíonn an chuid is mó de na hinverters nua -aimseartha cóid dhiagnóiseacha a chuidíonn le fadhbanna a aithint mar ró -voltas, earráidí cumarsáide, nó lochtanna teochta.

Aschur laghdaithe: D'fhéadfadh sé a bheith mar thoradh ar scáthú, ar phainéil shalacha, nó ar mhífheidhmeanna inbhéartaithe.

Teipeanna Cumarsáide: D'fhéadfadh naisc Wi-Fi nó Ethernet titim ó am go chéile, ag cur isteach ar chian-mhonatóireacht.

8.

Suiteálacha gréine cónaithe tá siad i measc na n-iarratas is coitianta a bhaineann le hinverters eangaí. Cuireann na hinverters seo ar chumas úinéirí tí leas a bhaint as fuinneamh na gréine go héifeachtúil agus iad ceangailte leis an eangach fóntais, ag tairiscint coigilteas costais agus sochair chomhshaoil.

8.1 Socrú tipiciúil córais

Áirítear le córas gréine tipiciúil eangaí cónaithe:

Painéil ghréine suiteáilte ar an díon nó ar an maoin chun solas na gréine a ghabháil.

Inverters Teaghrán, micrea -lucht freastail, nó optamóirí cumhachta chun leictreachas a thiontú agus a bhainistiú.

Glan -mhéadar chun leictreachas a sheoltar agus a tharraingítear ón eangach a thomhas.

Painéal Leictreach ina bhfothaíonn aschur AC an inverter isteach i gcóras leictreach an bhaile.

Ligeann an thus seo d'úinéirí tí cumhacht gréine a úsáid go díreach nuair a bhíonn siad ar fáil agus tarraingíonn siad ón eangach nuair is gá, soláthar cumhachta leanúnach agus iontaofa a choinneáil.

8.2 An inverter a mhúnlú le haghaidh úsáide baile

Tá an méid inbhéartaithe cuí ríthábhachtach chun éifeachtúlacht a uasmhéadú agus chun saincheisteanna córais a chosc:

Meaitseáil an cumas inbhéartaithe le méid na gréine: De ghnáth, tá aschur rátáilte an inverter meánmhéide gar do bhata iomlán na bpainéal gréine, go minic róbheag (thart ar 80-125%) chun costas agus éifeachtúlacht a bharrfheabhsú.

Smaoinigh ar leathnú amach anseo: Má tá sé ar intinn agat níos mó painéal a chur leis níos déanaí, roghnaigh inverter ar féidir leis acmhainn mhéadaithe a láimhseáil nó il -inbhéartaithe a shuiteáil.

Cuntas a thabhairt do phatrúin úsáide fuinnimh tí: Cabhraíonn tuiscint cathain agus an méid leictreachais a úsáideann tú le inverter a roghnú a fhéadann freastal ar do bhuaic -éilimh gan ró -mhaolú.

8.3 Samplaí agus Cás-Staidéir Real-World

Laghdaigh go leor úinéirí tí a mbillí leictreachais agus a loirg charbóin go rathúil trí chórais gréine ceangailte le greille a shuiteáil:

Sampla 1: Chuir teaghlach i California córas gréine 6 kW isteach le micrea -chiontóirí. Bhí laghdú 70% acu ar a gcostais leictreachais mhíosúla agus bhain siad tairbhe as creidmheasanna méadraithe glan.

Sampla 2: I Florida, d'úsáid úinéir tí inverters teaghrán a bhí péireáilte le leas iomlán a bhaint as cumhacht chun scáthú páirteach ó chrainn a shárú, rud a d'fhág go raibh toradh fuinnimh 15% níos airde i gcomparáid le socruithe traidisiúnta teaghrán amháin.

9. Inverters Eand-Tie do chórais gréine tráchtála

Is minic a bhíonn córais níos mó agus níos casta i gceist le suiteálacha gréine tráchtála i gcomparáid le socruithe cónaithe. Ní mór do inverters comhcheangailte greille a úsáidtear sna timpeallachtaí seo cumais chumhachta níos airde a láimhseáil, monatóireacht ard a thairiscint, agus tacaíocht a thabhairt do inscálaitheacht chun freastal ar éilimh fuinnimh atá ag fás.

9.1 Roghanna Scalability agus Inverter

Is féidir le córais tráchtála a bheith idir deich agus na mílte cileavata, a éilíonn inverters atá inscálaithe agus inoiriúnaithe:

Is iondúil go n-úsáidtear inbhéartaithe lárnacha do thionscadail tráchtála ar scála mór mar gheall ar a gcumas chun eagair mhóra de phainéil ghréine a bhainistiú go héifeachtach.

D'fhéadfadh inverters teaghrán a bhfuil rátálacha acmhainne níos airde acu a bheith oiriúnach do dhíonta nó áiseanna tráchtála meánmhéide.

Is féidir micrea-lucht freastail agus barrfheabhsúcháin cumhachta a chur i bhfeidhm ar shuiteálacha tráchtála le leagan amach dín casta nó dúshláin scáthaithe, ag soláthar leas iomlán a bhaint as an bpainéal agus monatóireacht.

Cuireann réitigh inbhéartaithe inscálaithe ar chumas gnólachtaí a gcumas gréine a leathnú le himeacht ama gan oll -ollchóiriú trealaimh.

9.2 Monatóireacht agus Bainistíocht

Tá monatóireacht agus bainistíocht éifeachtach ríthábhachtach i gcórais ghréine tráchtála chun feidhmíocht chomhsheasmhach a chinntiú agus chun an toradh ar infheistíocht a uasmhéadú:

Soláthraíonn ardáin mhonatóireachta sonraí fíor-ama ar tháirgeadh fuinnimh, ar shláinte an chórais, agus ar bhrath lochtanna.

Cuireann cianbhainistíocht ar chumas bainisteoirí saoráide agus soláthraithe seirbhíse gréine saincheisteanna a aithint agus a réiteach go tapa.

Ceadaíonn comhtháthú le Córais Bainistíochta Fuinnimh (EMS) úsáid fuinnimh a bharrfheabhsú ar fud na saoráide tráchtála ar fad.

Cabhraíonn na cumais seo le héifeachtúlacht oibríochtúil a choinneáil, le neamhfhónaimh a laghdú, agus le spriocanna inbhuanaitheachta a thacú.

9.3 dreasachtaí gréine tráchtála

Tairgeann go leor rialtas agus fóntais dreasachtaí sonracha do thionscadail ghréine tráchtála, lena n -áirítear:

Creidmheasanna cánach agus lacáistí a laghdaíonn costais roimh ré.

Dreasachtaí bunaithe ar fheidhmíocht (PBIanna) a thugann luach saothair do tháirgeadh fuinnimh.

Sochair dímheasa luathaithe chun tuairisceáin airgeadais a fheabhsú.

10. Caighdeáin agus Rialacháin Sábháilteachta

Inverters Gréine Grid-Tie Ní mór dóibh cloí le caighdeáin agus rialacháin sábháilteachta dochta chun a chinntiú go bhfeidhmíonn siad go sábháilte agus go hiontaofa, d'úsáideoirí agus d'oibrithe fóntais araon. Tá sé riachtanach cloí leis na treoirlínte seo do chomhlíonadh dlí, bailíocht bharántais, agus feidhmíocht fhoriomlán an chórais.

10.1 UL 1741 Comhlíonadh

Is caighdeán sábháilteachta aitheanta go forleathan é OL 1741 i Meiriceá Thuaidh le haghaidh inverters, tiontairí, agus rialaitheoirí a úsáidtear i gcórais fuinnimh dáilte. Cinntíonn an deimhniú seo:

Is féidir leis an inbhéartóir dícheangal go sábháilte ón eangach le linn bristeacha cumhachta (cosaint frith-oilte).

Cosnaítear comhpháirteanna leictreacha i gcoinne guaiseacha amhail overvoltage, forshrutha, agus ciorcaid ghearra.

Comhlíonann an gléas tástáil dhian do shábháilteacht leictreach, meicniúil agus teirmeach.

Ní mór do mhonaróirí inbhéartaithe deimhniú OL 1741 a fháil chun go nglacfaidh an chuid is mó de na fóntais lena gcuid táirgí agus le haghaidh incháilitheachta i gcláir dreasachta.

10.2 Caighdeáin IEEE 1547

Sainmhíníonn an caighdeán IEEE 1547 na riachtanais theicniúla maidir le hacmhainní fuinnimh dáilte a idirnascadh (cosúil le inverters gréine) leis an eangach leictreach. I measc na bpríomhghnéithe tá:

Rialachán voltais: Ní mór do inverters leibhéil voltais chobhsaí a choinneáil ar an eangach.

Rialú minicíochta: a chinntiú go bhfreagraíonn inbhéartaithe go cuí do éagsúlachtaí minicíochta greille.

Braite Frith-Tailte: Ag cur deireadh go tapa le honnmhairiú cumhachta le linn suaitheadh ​​greille.

Prótacail chumarsáide: le haghaidh idir -inoibritheachta le córais bhainistíochta greille fóntais.

Cinntíonn comhlíonadh IEEE 1547 go bhfeidhmíonn an inbhéartóir go comhchuí laistigh den bhonneagar eangaí cumhachta níos mó.

10.3 Cóid Leictreachais Áitiúil

Chomh maith le caighdeáin náisiúnta agus idirnáisiúnta, ní mór do inverters comhcheangailte eangaí cloí le cóid agus rialacháin leictreacha áitiúla, ar féidir leo a bheith éagsúil de réir tíre, stáit, nó bardais. Is minic a dheimhníonn na cóid seo:

Cleachtais suiteála agus modhanna sreangaithe.

Nósanna imeachta ceadaithe agus cigireachta.

Riachtanais Idirnasctha Fóntais.

Cuidíonn obair le gairmithe ceadúnaithe a bhfuil cur amach acu ar chóid áitiúla le suiteáil gréine sábháilte agus dlíthiúil a chinntiú.

11. Conclúid

Is teicneolaíocht bhunchloch iad inverters grian-ghreille agus iad ag aistriú i dtreo fuinnimh ghlan, inbhuanaithe. Cuireann siad ar a gcumas an chumhacht gréine a chomhshó go leictreachas inúsáidte, sioncrónaigh go réidh leis an eangach fóntais, agus díghlasáiltear sochair airgeadais agus chomhshaoil ​​d'úsáideoirí cónaithe agus tráchtála araon.

Trí thuiscint a fháil ar na cineálacha éagsúla inverters, príomhghnéithe, agus cúinsí criticiúla maidir le roghnú agus suiteáil, is féidir le húinéirí córais gréine a n -infheistíocht a uasmhéadú agus cur go ciallmhar le hastaíochtaí carbóin a laghdú. Cinntíonn comhlíonadh na gcaighdeán sábháilteachta agus fanacht ar an eolas faoi theicneolaíochtaí atá ag teacht chun cinn réitigh ghréine iontaofa agus a chruthaíonn amach anseo.

Ag breathnú chun cinn, gealladh dul chun cinn in éifeachtúlacht inbhéartaithe, comhtháthú greille cliste, agus comhoiriúnacht stórála fuinnimh chun inverters comhcheangailte greille a dhéanamh níos solúbtha agus níos cumhachtaí fós. De réir mar a fhásann fuinneamh in -athnuaite, fanfaidh na hinverters seo mar chomhpháirteanna riachtanacha chun todhchaí fuinnimh athléimneach, glan a thógáil.

Cibé an bhfuil tú i do úinéir tí, úinéir gnó, nó gairmí gréine, ag glacadh inbhéartóir comhcheangailte greille Is céim ríthábhachtach í an teicneolaíocht i dtreo neamhspleáchas fuinnimh agus maoirseacht chomhshaoil. $
