Sonraíochtaí SUN-MPPT-L01-EU-AM8 agus SUN-STS500L arna Míniú: 8 gCainéal, 500kW STS

Dhá Mhodúl, Dhá Phost Éagsúla

Suíonn an SUN-MPPT-L01-EU-AM8 agus SUN-STS500L ar an taobh eile den bhraisle C&I ESS céanna. Tarraingíonn duine fuinneamh isteach ó theaghráin PV agus tugann sé don PCS é chomh héifeachtach agus is féidir. Cinneann an ceann eile cén fhoinse cumhachta - eangach, gineadóir, nó an PCS féin - a shroicheann an t-ualach i ndáiríre. Ní thagann ceachtar acu in ionad an chinn eile, agus má thuigtear cá háit a dtosaíonn agus a stopann post gach duine beidh sé níos éasca córas a mhéidiú i gceart.

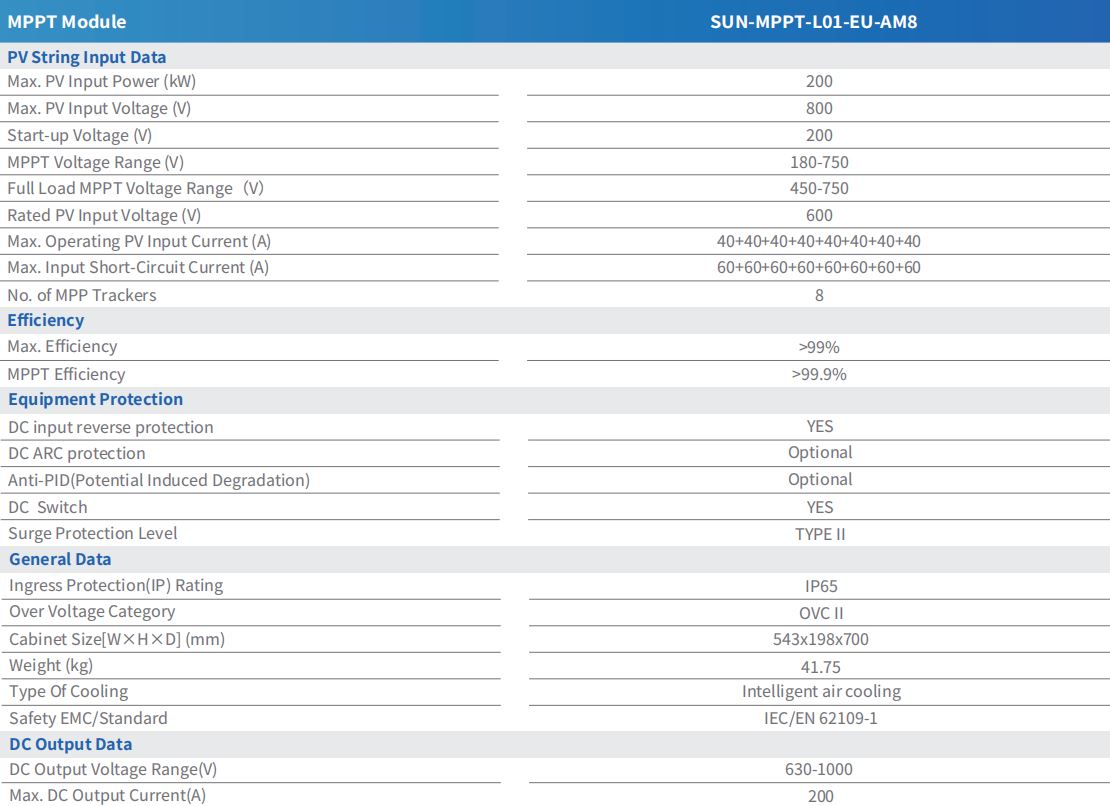

SUN-MPPT-L01-EU-AM8: Cad a Dhéanann na 8 Lorgairí Iarbhír

Ritheann an modúl seo 8 lorgairí MPP neamhspleácha , gach ceann rátáilte do 40A de reatha oibriúcháin agus teorainn reatha gearrchiorcaid 60A, le haghaidh ionchur PV uasta comhcheangailte de 200kWp. Toisc go bhfuil na lorgairí neamhspleácha seachas grúpáilte, leithlisítear imeacht scáthaithe nó locht ar theaghrán amháin chuig an gcainéal sin in ionad na seacht gcinn eile a tharraingt anuas.

Tá an oiread tábhachta ag baint le fuinneoga voltais agus an líon rianaithe. Is é 200V an voltas tosaithe, ritheann an raon voltais MPPT 180-750V, agus caolaíonn sé go 450-750V faoi ualach iomlán. Suíonn voltas ionchuir PV rátáilte ag 600V, agus cothaíonn aschur DC isteach sa PCS ag 630-1000V, caipín ag 200A. Tá an éifeachtacht uasta rátáilte os cionn 99%, agus tá éifeachtacht rianaithe MPPT féin níos mó ná 99.9% - is é an difríocht idir an dá uimhir cé chomh maith agus a aimsíonn agus a shealbhaíonn an modúl an buaicphointe cumhachta iarbhír de réir mar a athraíonn na coinníollacha. Do léitheoirí atá ag iarraidh an bunchoincheap a mhíniú níos doimhne, seo forbhreathnú ar rianú uasphointe cumhachta agus cén fáth a bhfuil tábhacht leis clúdaíonn sé na bunúsacha.

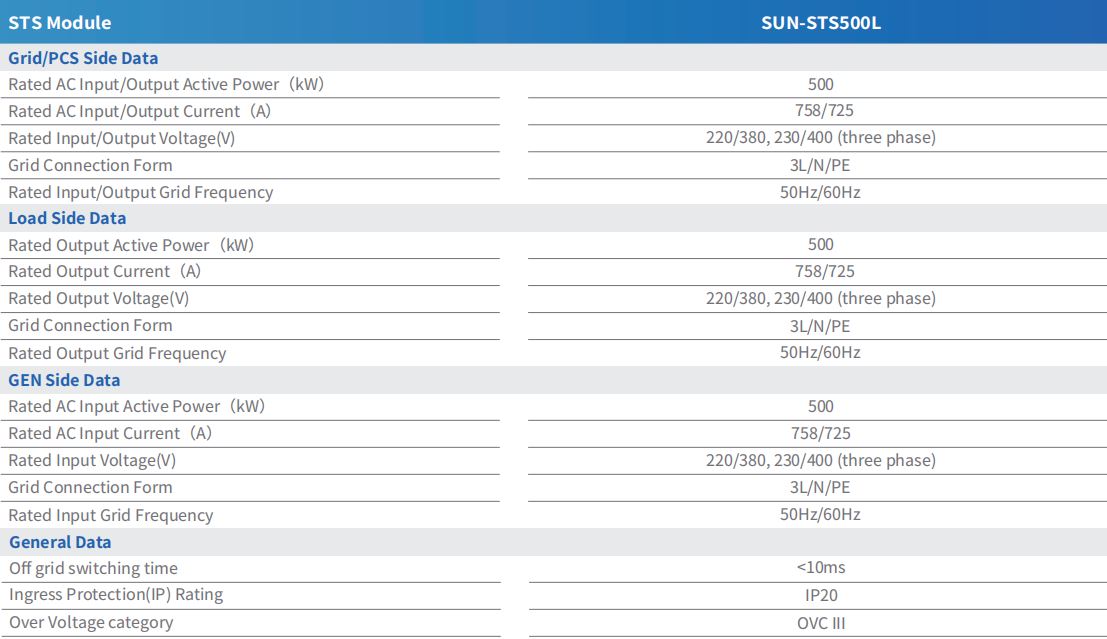

SUN-STS500L: Cumas Athraithe agus Uainiú

Tá an SUN-STS500L tógtha timpeall ar uimhir amháin: a 500kW toilleadh lasctha, curtha i bhfeidhm go comhionann ar fud a thaobh Eangaí/PCS, Taobh Luchtaithe, agus taobh GEN. Tá gach taobh rátáilte don ionchur céanna 758A/725A nó sruth aschuir ag 220/380V nó 230/400V trí phas, ceangailte i gcumraíocht 3L/N/PE ag 50Hz nó 60Hz.

Tá ráta ama lasctha lasmuigh den ghreille faoi bhun 10ms, rud atá tapa go leor nach gcláraíonn ualaí nasctha go ginearálta an t-aistriú idir modhanna greille, seach-ghreille agus gineadóir díosail. Tá rátáil iontrála IP20 ag an modúl agus catagóir róvoltais OVC III, rud a léiríonn a ról mar chomhpháirt aistrithe AC-taobh seachas imfhálú rátáilte lasmuigh.

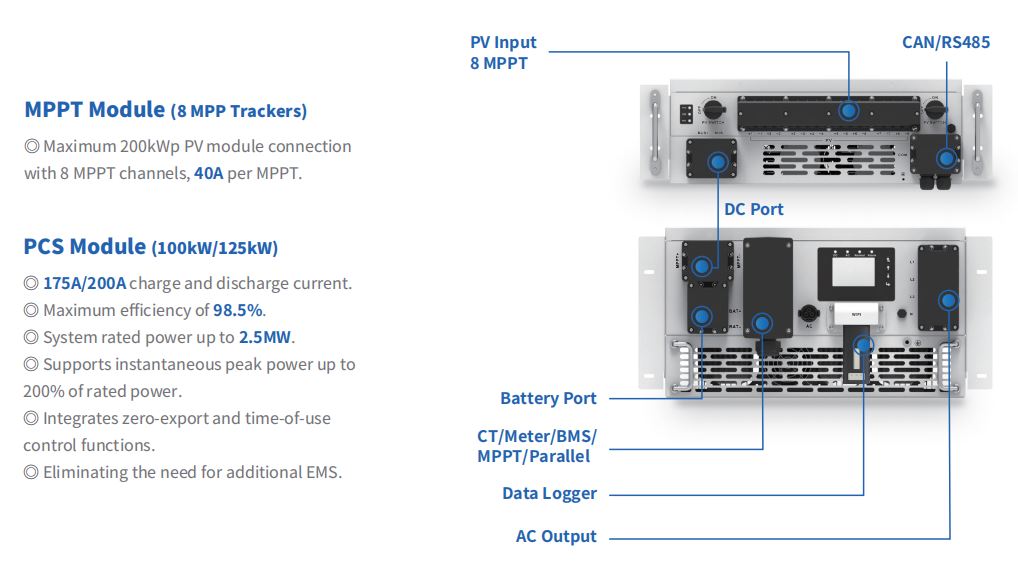

Mar a Oibríonn an Dá Mhodúl le Chéile in Aon Bhraisle

I dtógáil tipiciúil, críochnaíonn teaghráin PV ag an SUN-MPPT-L01-EU-AM8, a chothaíonn an PCS ar an taobh DC. Suíonn an SUN-STS500L ar thaobh AC, le sruth ón PCS, ag cinneadh an dtarraingíonn an t-ualach as greille, cumhacht ceallraí le tacaíocht PCS, nó gineadóir díosail. Ceanglaíonn aonad STS500L amháin suas le cúig aonad 100kW PCS nó ceithre aonad PCS 125kW, mar sin leanann an cóimheas MPPT-go-STS i mbraisle, áfach, tá go leor aonad PCS sreangaithe isteach sa mhodúl STS aonair sin.

Baineann an scoilt seo le fabhtcheartaithe: cuireann saincheist tearcfheidhmíochta PV béim ar an modúl MPPT agus ar a shonraí leibhéal rianaithe, agus cuireann moill aistrithe nó locht aistrithe modha chuig an modúl STS agus a shreangú AC-thaobh. Is féidir le foirne atá ag breathnú ar bhraisle iomlán timpeall an dá mhodúl seo athbhreithniú a dhéanamh ar an leagan iomlán Córas stórála fuinnimh C&I lineup chun comhaireamh PCS agus cumas ceallraí a mheaitseáil leis na rátálacha MPPT agus STS thuas.
