Comh-Aireachta Battery Allamuigh Sraith Deye GE-F128/F240/F256: Treoir C&I ESS ar Scála Beag

Tagarmharc Nua do Stóráil Fuinnimh Tráchtála agus Tionscail ar Mhionscála

Níl gá le clós ceallraí ar scála meigeavata ar fhormhór na sócmhainní tráchtála agus tionsclaíocha. Go hiondúil bíonn gá le monarchana a bhfuil buaic-bhearrthú ar siúl aici, ionad mall chun éilimh a fhritháireamh, nó feirm a thacaíonn le hualaí criticiúla, áit éigin idir 100kWh agus 300kWh – go leor cainte, ní leor chun údar a thabhairt do chóras coimeádán leacht-fhuaraithe lena chothabháil féin. Is é an bhearna sin go díreach áit a bhfuil an Comh-aireachta ceallraí anraith lasmuigh Deye GE-F128/F240/F256 suite, mar chuid de theaghlach níos leithne de réitigh C&I ESS ar scála beag .

Tógtha timpeall ar chill fosfáit iarainn litiam 314Ah agus péireáilte le inverters hibrideach 30-125kW Deye nó aonaid PCS modúlach, comhbhrúíonn an tsraith GE-F ailtireachta sábháilteachta sé-thoiseach iomlán, fuarú aer cliste, agus suas le leathnú comhthreomhar 10-aonad isteach i gcomh-comhairle a shuiteálacha gan obair dhruileála nó ualachiompartha.

Trí Chaibinéid, Ardán amháin

Clúdaíonn an tsraith trí mhéid comh-aireachta fisiceach, gach ceann acu á dtairiscint i bhfoirmíochtaí ilfhuinnimh a tógadh ón modúl ceallraí 16.08kWh céanna:

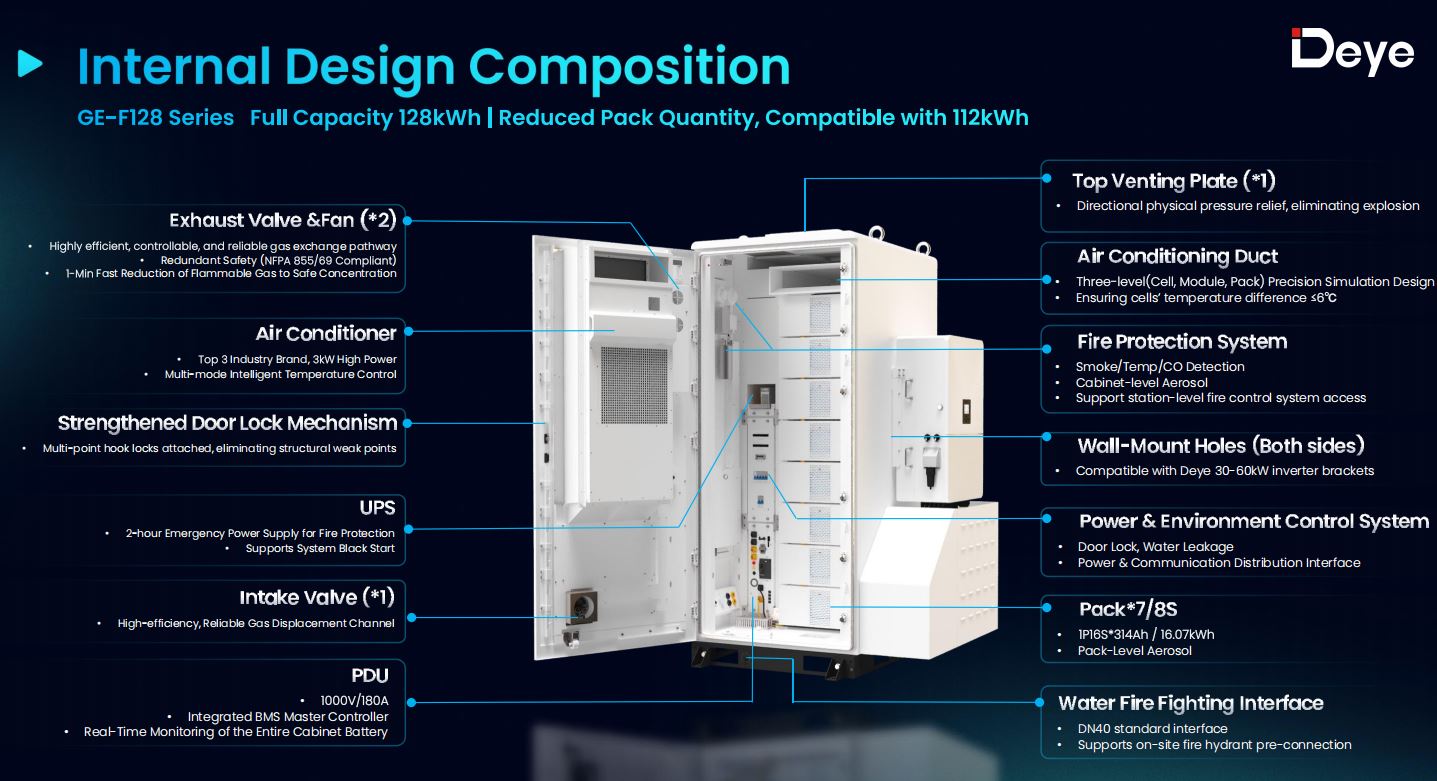

• Sraith GE-F128 — an Comh-aireachta ceallraí lasmuigh GE-F112/128 , 112.4kWh agus 128.5kWh, 7 nó 8 modúl

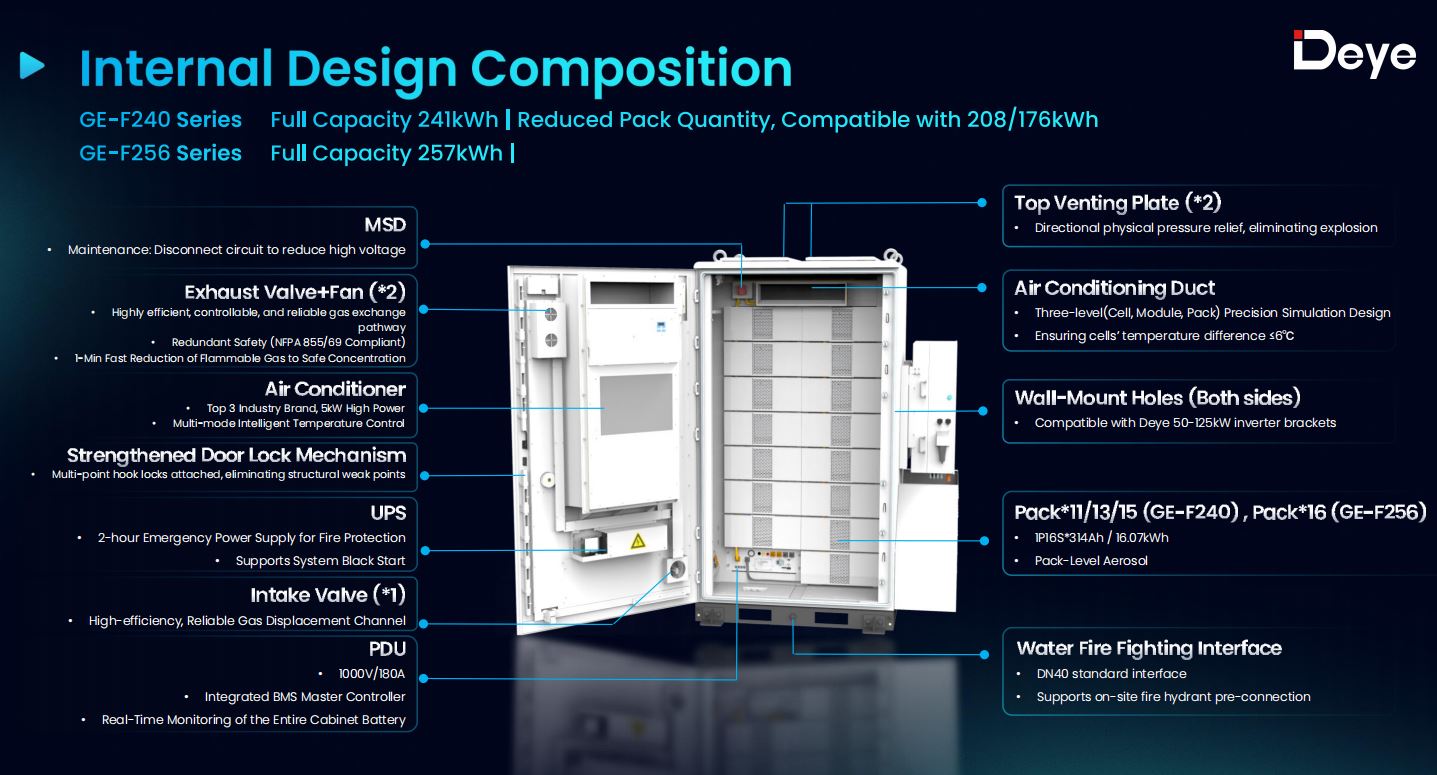

• Sraith GE-F240 (GE-F176 / GE-F208 / GE-F240) - cuid den Sraith comh-aireachta ceallraí lasmuigh GE-F240/256 , 176.84kWh dul 241.15kWh, 11 go 15 modúl
• Sraith GE-F256 — freisin laistigh den ardán GE-F240/256, 257.23kWh, 16 modúl

Roinneann gach malairt na bunchillín céanna - pacáiste LFP 1P16S 314Ah rátáil ag 51.2V - a choinníonn an t-éiceachóras cúlpháirtí, an prótacal cumarsáide, agus na córais sábháilteachta comhsheasmhach ar fud an líne ar fad. Raonta suas oibriúcháin ó 280V ar an chumraíocht is lú go dtí 934.4V ar an GE-F256, agus oiliúint gach comhaire sruth muirear / urscaoileadh uasta de 180A le buaic de 285A ar feadh 15 soicind.

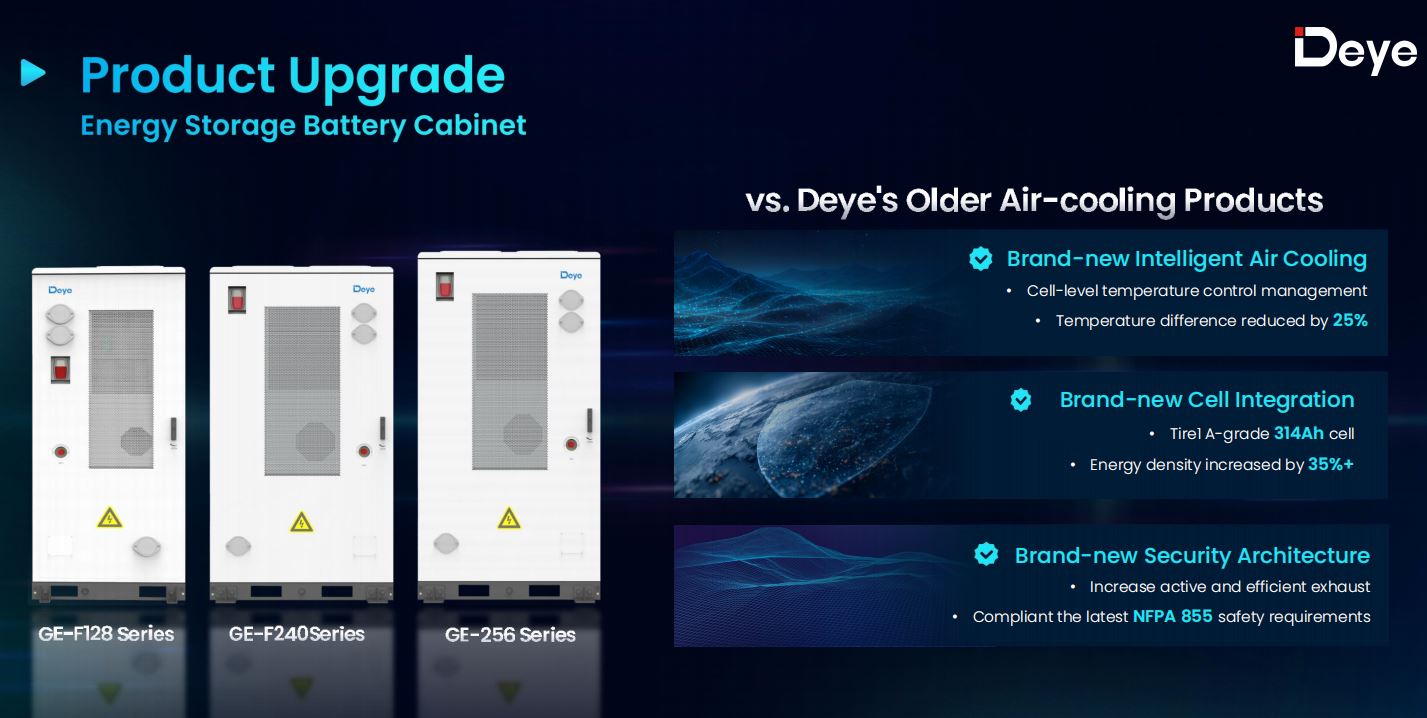

Cén fáth 314Ah Cealla Athrú ar an Eacnamaíocht

Ní hamháin gur cnapán acmhainne é an t-aistriú ó chill 100Ah na glúine roimhe seo go dtí cill 314Ah. Ciallaíonn níos lú cealla níos mó níos lú ná leibhéal pacáiste, níos lú pointí teip féideartha, agus leas a bhaint as sreangú inmheánach níos simplí - rud atá ina chuid mhór den chóras a thagann laghdú thart ar 25% ar chostas aonaid ar an tsraith GE-F128 i gcomparáid le caibinéid aerfhuaraithe níos sine Deye, agus thart ar 15% ar an ardán GE-F240/256 níos mó.

Feabhsaítear saol na rothaíochta go brí freisin. Tá an chill 314Ah rátáil le haghaidh 8,000 timthriall ag 0.5C agus 25°C go 70% deireadh ré, suas ó 6,000 timthriall ar an gcill giniúna roimh ré, gan aon derating ag 45 ° C agus difríocht teocht cille-go-cill coinnithe laistigh de 6 ° C - scaipeadh 25% níos déine ná an dearadh níos sine a bhainistiú.

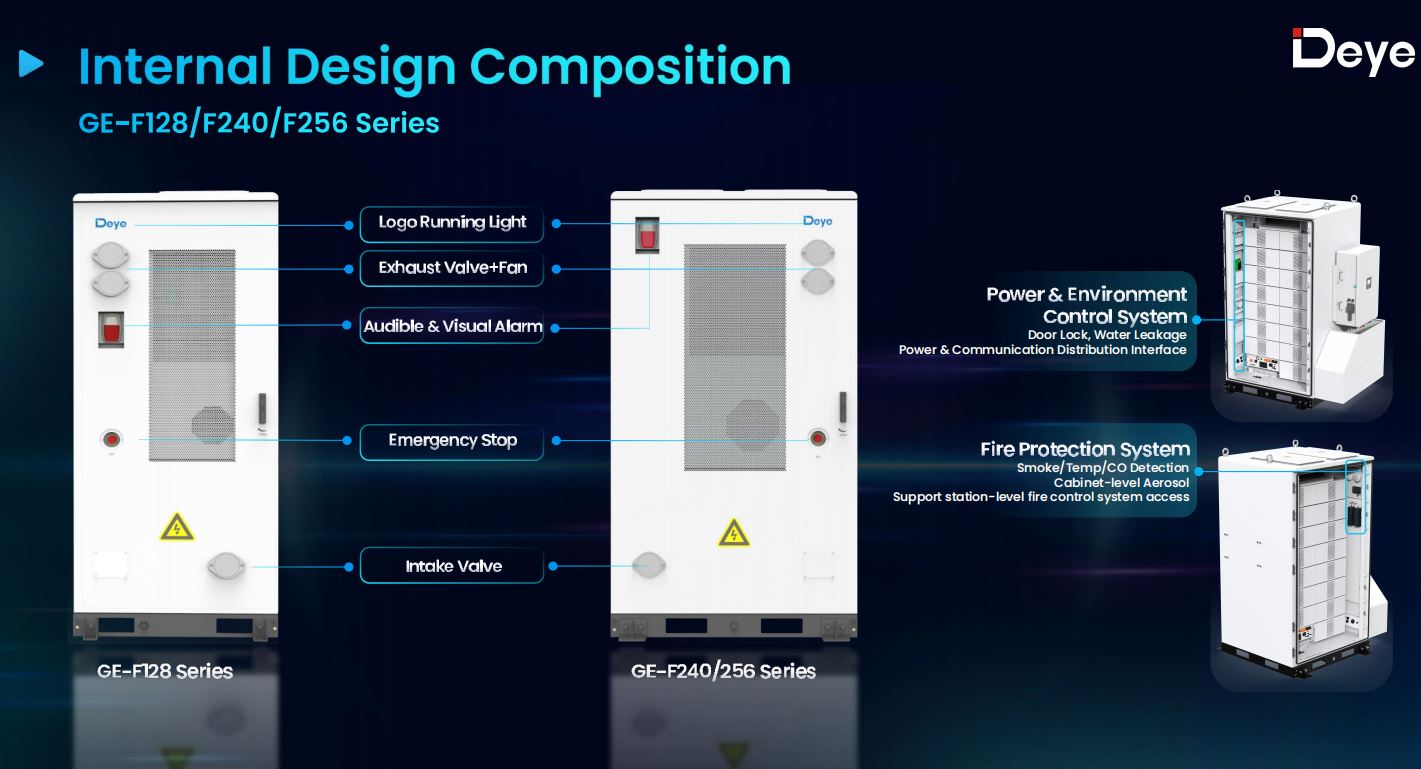

Sábháilteacht Shéthoiseach: D1 Trí D6

Ní fhaigheann caibinéid ceallraí a shuíonn lasmuigh in aice le duga luchtaithe nó balla monarchan seomra tiomnaithe rátáilte dóiteáin, mar sin caithfidh an dearadh sábháilteachta níos mó oibre a dhéanamh leis féin. Déanann Deye é seo a struchtúrú i sraith, gach ceann acu ag tabhairt aghaidh ar mhodh teipe difriúil:

1. D1 — Leithlisiú leictreach , cosc a chur ar iomadú locht idir pacáistí
2. D2 — Insliú fisiceach/teirmeach idir cealla agus modúil
3. D3 - Scaoileadh gníomhach , gás inadhainte a ghintear go sábháilte laistigh de nóiméad amháin
4. D4 — Faoiseamh ó phléasc treoch trí phláta scaoilte barr-suite
5. D5 - faoi chois aerasóil ag leibhéal pacáiste agus comh-aireachta araon
6. D6 - Comhéadan comhraicthe dóiteáin uisce , nasc caighdeánach DN40 le haghaidh réamhcheangail hiodrant ar an láthair

Mionsonra amháin is fiú a lua d’aon duine a dhéanann comparáid idir bileoga sonraí: suíonn an pléascadh scaoilte air barr den chomh-aireacht seachas ar chúl. Tá sé sin tábhachtach i suiteálacha cúl le cúl nó taobh le taobh, ina mbeadh bac ar phainéal vent suite ar chúl nó ina mbeadh gá le himréiteach breise ar an suíomh. Déanann an comh-aireachta freisin soláthar cumhachta 2 uair an chloig le tacaíocht UPS agus mar sin coinníonn an córas cosanta dóiteáin ag rith fiú má chuirtear isteach ar an bpríomh-bheathú cumhachta, agus go gcomhlíonann sé NFPA 855, NFPA 68/69, agus UL9540A.

Fuarú Aeir Chliste Gan an Pionós Derating

Tá cáil ar fhuaraithe aeir mar gheall ar a bheith ag streachailt in aeráidí te, agus is gnách gurb é an toradh a bhíonn ar an bhfeachtas "fuaraithe leachta ach amháin le haghaidh aon rud tromchúiseach". Cuireann an tsraith GE-F brú ar ais air sin le duct aerchóirithe insamhladh beachtas trí leibhéal (cill, modúl, pacáiste), tiomáint ag oiriúntóir aer den tionscal tionscail is airde rátáil ag 3kW ar an GE-F128 agus 5kW ar an GE-F240/256.

Is é an toradh gan díorma suas go dtí 45°C teocht chomhthimpeallach - tairseach nach féidir leis an gcuid is mó d'fhuinneamh aerfhuaraithe a bhualadh nó a bhualadh le scaipeadh teochta cille níos leithne. Cuireann sonraí comparáide Deye féin roinnt caibinéid aer-fhuaraithe iomaíoch isteach ag 40°C sula dtosaítear ar thosca isteach, le difreálacha teochta 8–10°C i gcoinne na sraithe GE-F’ 6°C. Maidir le suiteáil díon nó duga lódála i ndeisceart na hEorpa nó sa Mheánoirthear i rith an tsamhraidh, is é an bhearna sin an difríocht idir aschur lánrátaithe agus córas atá ag sní go ciúin san iarnóin.

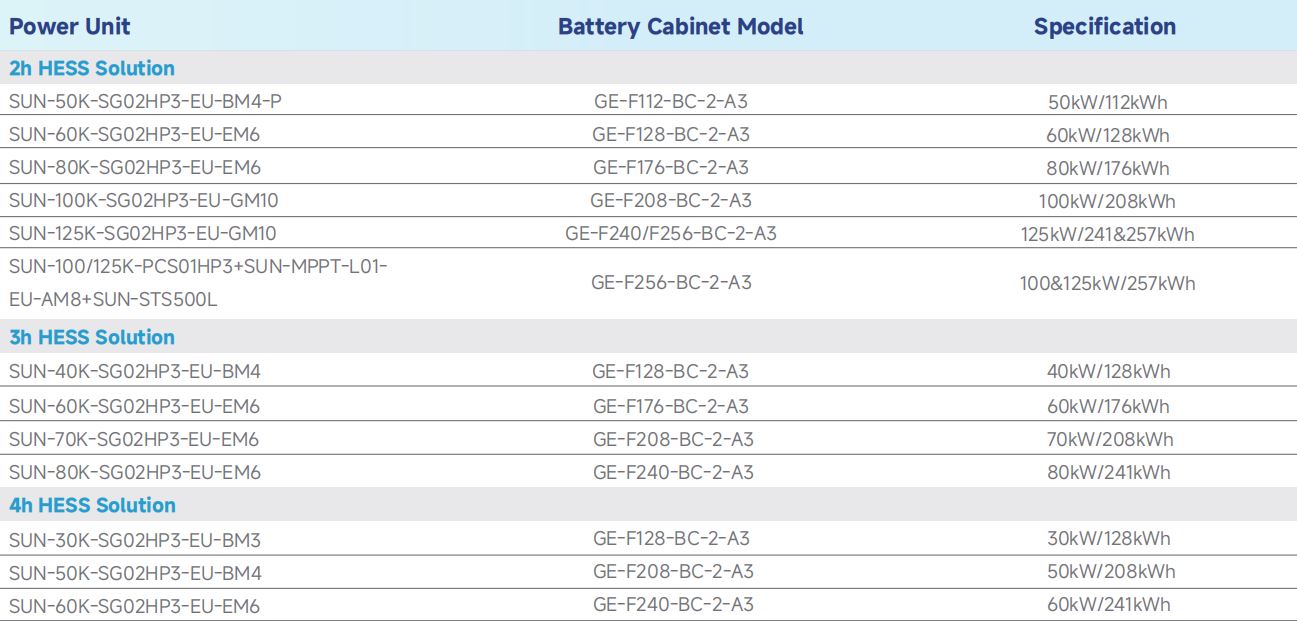

Comh-aireacht a Mheaitseáil le hAonad Cumhachta

Ní dhíoltar an tsraith GE-F mar bheart seasta amháin - is biachlár é. Ag brath ar fhad an urscaoilte atá ag teastáil (2h/3h/4h) agus an chumhacht iomlán, is féidir leis an gcomh-aireachta céanna péireáil éagsúla Inverters hibrideach ardvoltais trí chéim Deye , nó, don GE-F240/256 níos mó, le cruach modúlach PCS MPPT STS:

• Sraith GE-F128 péire le inverters hibrideach 30-60kW
• Sraith GE-F240/256 le inverters hibrideach 50-125kW, nó leis an gcóras cumhachta modúlach SUN-100K/125K-PCS01HP3

Singil SUN-60K inverter hibrideach trí chéim ionad le a Comh-aireachta ceallraí lasmuigh GE-F128 , mar shampla, seachadann córas 60kW/128kWh 2 uair an chloig. Babhtáil go dtí aonad SUN-30K in aghaidh an chomh-aireachta céanna agus déantar é ina chumraíocht 30kW/128kWh 4 uair an chloig - crua-earraí ceallraí céanna, timthriall dualgais dhifriúla, a minicíocht go hiomlán trí shruth rátáilte an inverter a shoghluaiste leis an bhfuinneog urscaoilte inmhianaithe.

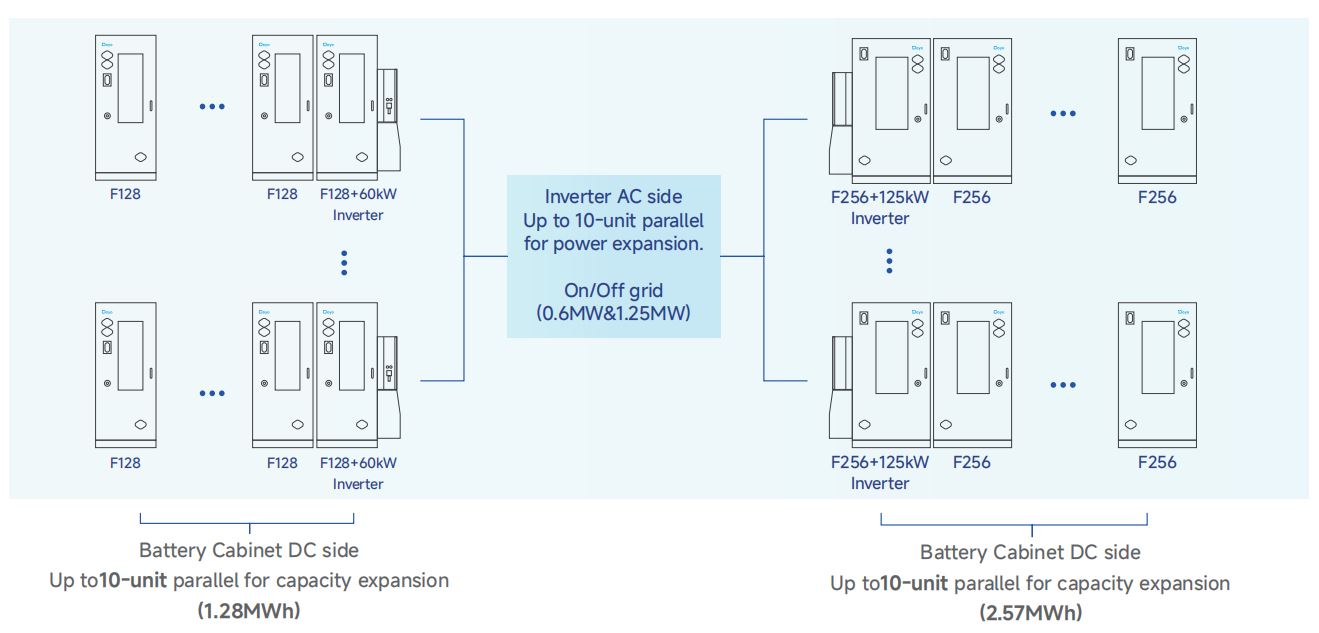

Scálú Tar éis Comh-Aireachta Aonair

Téann comh-aireachta Singil GE-F256 thart ar 257kWh amach, ach fásann formhór na dtionscadal C&I le himeacht ama, nó tosaíonn siad níos mó ná mar is féidir le comh-aireachta amháin a chlúdach. Ar an taobh DC, suas go dtí Is féidir 10 caibinéid a chomhthreomhar in aghaidh an chruach, a thugann an tsraith GE-F128 go 1.28MWh agus an tsraith GE-F240/256 go 2.41–2.57MWh - go leor chun droichead isteach sa chríoch atá cumhdaithe ag tiomnaithe Deye córais BESS ar scála mór do thionscadail a sháraíonn cur chuige modúlach comh-aireachta ar fad. Ar thaobh AC, tacaíonn inverters sraith HP3 Deye le comhthreomhar suas go dtí 10 n-aonad , cumas cumhachta a bhrú ar aghaidh/as an eangach go 0.6MW nó 1.25MW ag brath ar mhúnla an inverter.

GE-F128 atá ann cheana féin in éineacht le GE-F240 nua-bhreise - suí ar an aonad cumhachta céanna seachas sreabhadh iomlán a bhrú nuair a athraíonn riachtanais acmhainne.

Córas agus Cianbhainistiú

Is éard atá i gceist le hullmhú an tsuímh ná go Londain go leor de chostas suiteáilte iomlán an chórais ceallraí i ndáiríre - pillíní coincréite, atreisiú balla, lúibíní saincheaptha. Tá ionchur gléasta inverter roghnaithe ag balla seachtrach an chomh-aireachta GE-F ar an dá thaobh, agus mar sin ceanglaíonn an lúibín inverter go díreach leis an gcomh-aireacht seachas suirbhé balla ar leith a cheangal. Tairgann Deye trí mhodh ardaithe ag brath ar mheáchan an inverter agus rochtain ar an suíomh: ardaitheoir craein / forklift le haghaidh aonad 100-125kW (~150kg), ardaitheoir slabhra-ardaithe simplí d'aonaid 60-125kW, agus ardú láimhe d'aonaid 30-50kW (~80kg).

Nuair a dhéantar an córas a choimisiúnú, déantar an córas a bhainistiú go háitiúil thar Bluetooth/USB nó go cianda tríd an ardán Deye Cloud, a láimhseálann uasghrádú firmware, sceidealú muirear/urscaoilte dinimiciúil ar an eolas faoi tharaifí, agus fíor-ama monatóireachta thar níos mó ná 30 teanga.

I gcás ina n-oireann an tSraith GE-F

Níl aon cheann de seo dírithe ar stóráil ar scála áirgiúlachta - tá Deye soiléir gurb é fuarú leacht an ghlao is fearr fós os cionn 300kWh nó in iarratais ardráta C. PV-BESS-díosail, nó BESS díreach, áit a mbeadh córas coimeádáin siúil isteach iomlán ró-mhillte ach nach gclúdódh ceallraí ar scála cónaithe an t-ualach. Chun comparáid a dhéanamh, is féidir le tionscadail a bhfuil cur chuige lánphacáistithe seachas cur chuige modúlach de dhíth orthu breathnú ar Deye's córais stórála fuinnimh ceallraí do thionscadail C&I , nó, i gcás aon-chomh-aireachta níos lú, an inverters stórála fuinnimh hibrideach uile-i-aon .

Maidir le suiteáil nó comhtháthóir córais a dhéanann measúnú ar thionscadail C&I 100-300kWh, tagann na ceisteanna síos ar an teocht chomhthimpeallach a bhfuiltear ag súil leis, an fad sceite riachtanach, agus cibé an bhfuil seans ann go dtiocfaidh méadú ar an suíomh níos déanaí. Freagraíonn an tsraith GE-F na trí cinn gan rogha a dhéanamh eatarthu - fuarú aer gan stad suas go 45 ° C, fad a shocraítear trí roghnú inverter seachas cumraíocht chrua-earraí seasta, agus cosán leathnaithe comhthreomhar ionsuite ón gcéad lá.
