Míniú ar Aistriú STS fo-10ms: MS-MPPT400-2 vs MS-TS500-2

Na Deich Milleasoicindí a Chinneann Cé acu an bhFanann Láithreán Cumhachtaithe

Ní fhógraíonn teip eangaí é féin. Nóiméad amháin tá suíomh ag tarraingt as an bhfóntas; an chéad cheann eile, titfidh voltas agus nochtar gach ualach le sruth do bhearna nach féidir leis a fhulaingt. Maidir le lárionad sonraí, stóras fuarstórála, nó lár-timthriall líne táirgeachta, ní mór an bhearna sin a dhúnadh i milleasoicindí aon dhigit — ní soicind, ní "chomh tapa agus is féidir leis an gineadóir casadh suas." Sin an fhadhb innealtóireachta ar leith a réitíonn an ciseal STS (lasc aistrithe statach), agus sin an fáth a thógann ardán Deye MC-L430 aistriú thart ar dhá chaibinéid shaintógtha: an MS-MPPT400-2 agus an MS-TS500-2, an dá rátáil le haghaidh aistriú fo-10ms.

Breathnaíonn an dá chaibinéid seo cosúil ar bhileog sonraí - láimhseálann an greille, an gineadóir agus na scoradáin ualaigh araon; éilíonn an bheirt athrú aon-digite-milleasoicindí - ach réitíonn siad fadhbanna éagsúla. Nascann ceann amháin ionchur PV le lascadh in imfhálú amháin. Is comh-aireachta lasctha tiomnaithe, ard-acmhainne é an ceann eile gan aon fheidhm PV ar chor ar bith. Is é an t-idirdhealú sin a fháil i gceart a chinneann an bhfuil ailtireacht aistrithe an tsuímh ag teacht lena mheascán giniúna.

Cad a Dhéanann Athraigh Aistriú Statach i ndáiríre

Ní ghluaiseann lasc aistrithe statach teagmhála go meicniúil mar a dhéanann lasc aistrithe uathoibríoch traidisiúnta. Úsáideann sé lasc soladstaide chun teip foinse a bhrath agus chun an t-ualach a athródú chuig foinse eile sula bhfeiceann an t-ualach an briseadh riamh. Sin an mheicníocht atá taobh thiar den ardán ≤10ms an t-am a athrú idir oibriú ar an ngreille agus as an eangach — tapa go leor nach gcláróidh na hualaí leictreonacha is íogaire an t-aistriú ar chor ar bith.

Tá an MS-MPPT400-2 agus MS-TS500-2 araon tógtha timpeall ar an gcroí lasctha céanna seo, ach socraíonn gach comh-aireachta na scoradáin timpeall air go difriúil ag brath ar cad eile is gá chun an t-imfhálú a roinnt.

MS-MPPT400-2: Aistriú agus Ionchur Gréine i gComh-Aireachta Amháin

Comhcheanglaíonn an MS-MPPT400-2 dhá fheidhm a mbeadh crua-earraí ar leith ag teastáil uathu ar shlí eile: céim MPPT dé-chainéil ag láimhseáil suas le 400kW d'ionchur PV (2 x 200kW), agus céim STS rátáil ag 400kW trasna naisc ualaigh, greille agus inneall ola. Ar an taobh PV, ritheann sé uasvoltas ionchuir de 800V DC, raon voltais MPPT de 180-750V DC, agus voltas tosaithe 200V - leathan go leor chun freastal ar raon cumraíochtaí teaghrán gan inverter PV ar leith.

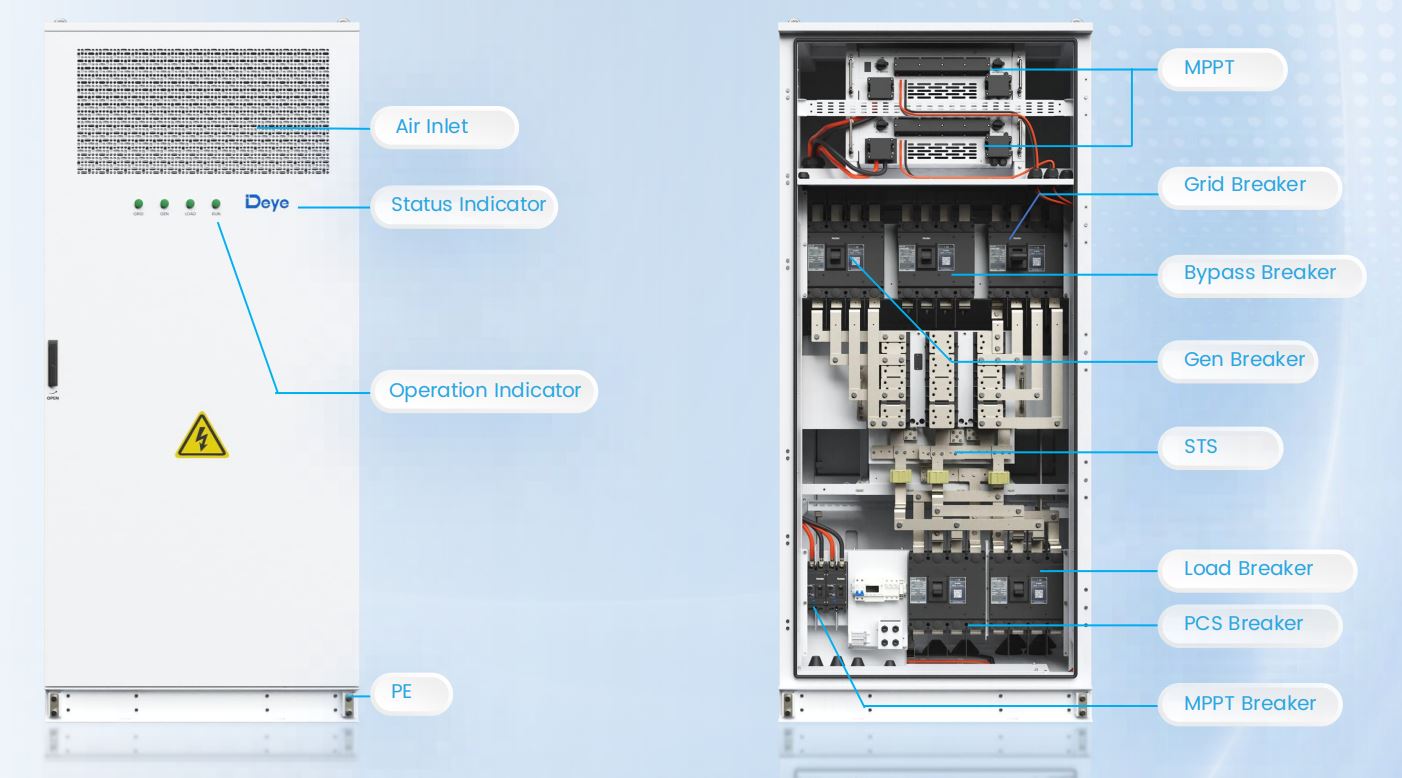

Léiríonn leagan amach an bhriseadh taobh istigh den chomh-aireachta an dé-ról sin: suíonn scoradán MPPT tiomnaithe agus briseoir greille taobh le scoradán seachbhóthar, briseoir gineadóra, scoradán ualaigh, agus scoradán PCS - go léir á gcomhordú ag an loighic STS inmheánach. Sin go leor faisnéise aistrithe pacáilte isteach i imfhálú 1000 x 1000 x 2450mm, agus is é an fáth go bhfuil an comh-aireachta seo le feiceáil i leagan amach DC-chúpláilte nuair is gá PV, ceallraí agus lascadh pointe amháin idirnasctha AC a roinnt seachas trí chaibinéid ar leith.

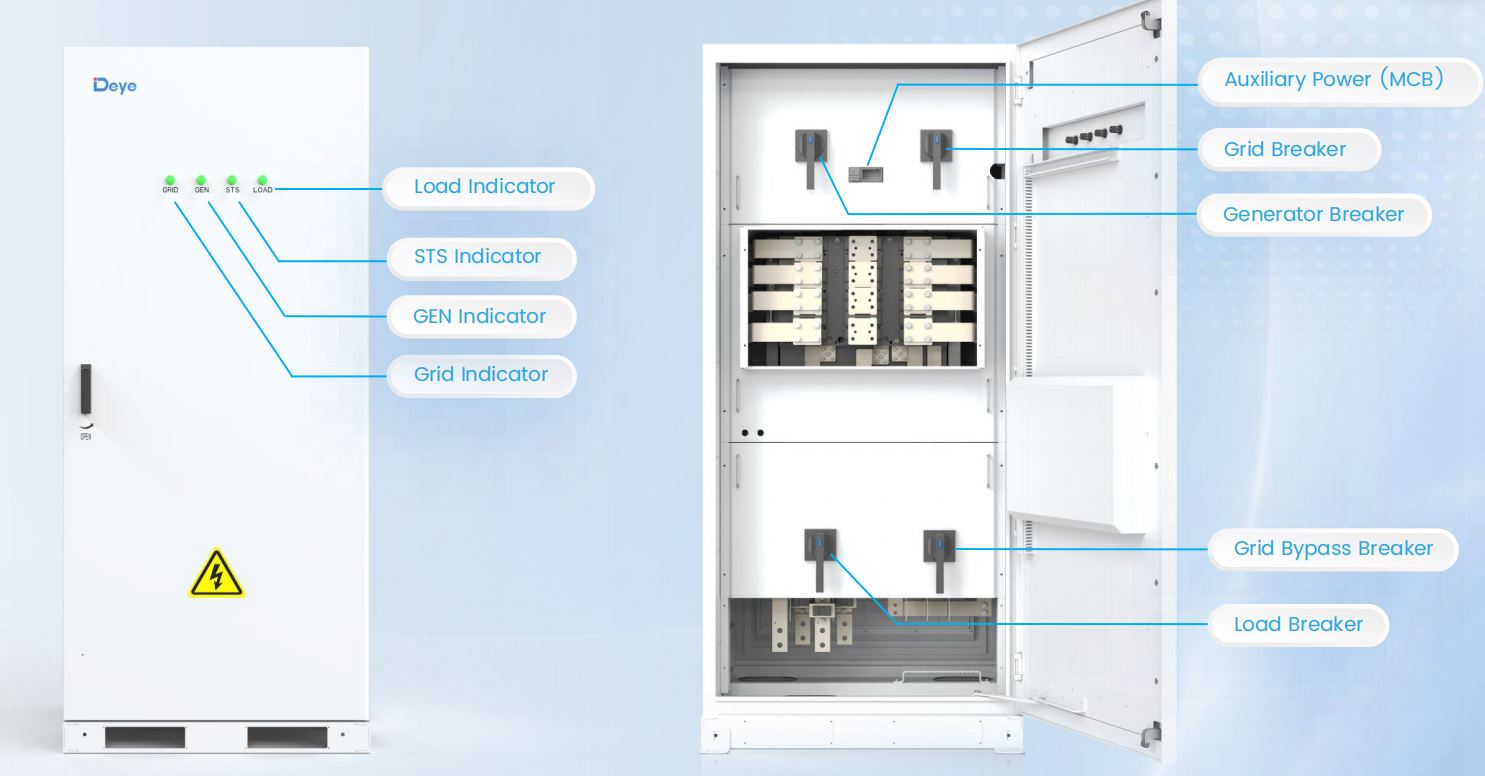

MS-TS500-2: Comh-Aireachta Athraithe Tiomnaithe le haghaidh Ualaí Níos Mó

Titeann an MS-TS500-2 an fheidhm PV go hiomlán agus díríonn sé ar phost amháin: aistriú idir greille, gineadóir, agus ualach ag rátáil níos airde ná mar is féidir leis an gcomh-aireachta comhtháite MPPT a thairiscint. Tá sé rátáilte do 500kW trasna naisc ualaigh, greille, agus inneall ola - 100kW níos mó spás cloiginn ná an MS-MPPT400-2 - le busbar rátáilte ag 1000A agus barraí bus brainse ag 200A, ag rith ar rátáil inslithe 1000V DC.

An léamh praiticiúil: nuair a láimhseáiltear PV ar shuíomh cheana féin trí chomh-aireachta MPPT ar leith atá nasctha le DC, nó nuair nach bhfuil aon PV ann ar chor ar bith - imscaradh cúltaca íon ceallraí-móide-gineadóir, mar shampla - tugann an MS-TS500-2 cumas aistrithe níos mó gan íoc as céim PV nach n-úsáidfí.

Roghnú Eatarthu Bunaithe ar Topology Suímh

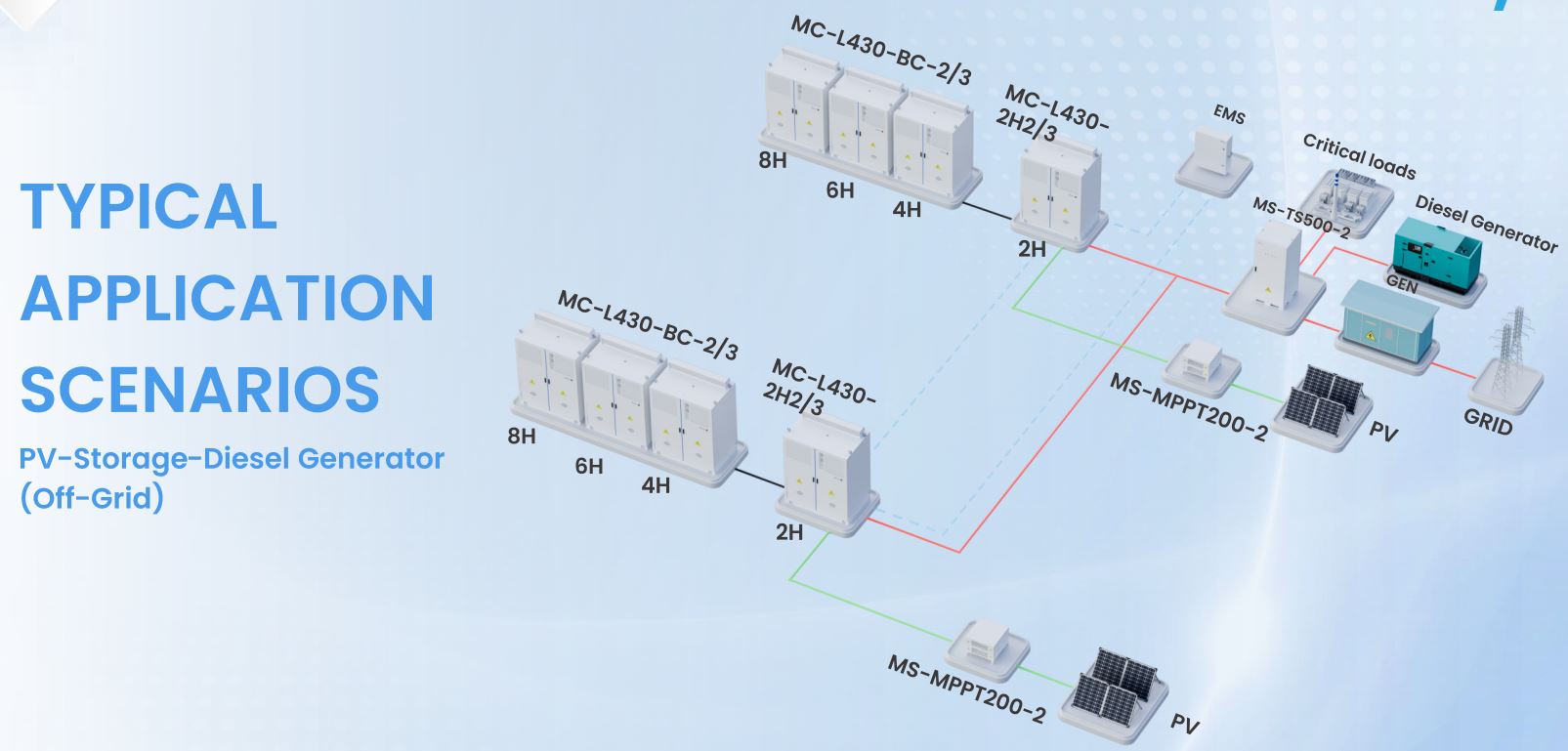

Is é an cinneadh go ginearálta ná cé mhéad feidhmeanna a chaithfidh comh-aireachta aonair a ionsú, agus cé mhéad acmhainn aistrithe a theastaíonn ón ualach i ndáiríre. De ghnáth déanann imscaradh cumhachta cúltaca a chosnaíonn ualaí criticiúla le cumraíocht comh-aireachta N≤2 caibinéid ceallraí a phéireáil le MS-TS500-2 ina suí idir an banc ceallraí comhordaithe EMS agus an claochladán - gan aon PV sa slabhra áirithe sin, mar sin níl aon chúis ann crua-earraí MPPT a iompar.

I gcodarsnacht leis sin, is gnách go dtéann microgrid gineadóra PV-stórála tríd an MS-MPPT400-2, ós rud é go dteastaíonn céim an ionchuir PV ar aon nós agus ciallaíonn an STS comhtháite comh-aireachta amháin níos lú le suiteáil, sreangú agus coimisiúnú. In imscaradh lasmuigh den ghreille le tacaíocht díosail, láimhseálann an MS-MPPT400-2 céanna na trí chonair aistrithe - greille, gineadóir, agus ceallraí PV-chothaithe - ó imfhálú amháin, ag coinneáil topology an lasctha dlúth fiú de réir mar a éiríonn an meascán giniúna níos casta.

Ní oibríonn ceachtar den dá chomh-aireachta ar leithligh ón gciseal EMS. Tuairiscíonn an dá stádas agus glacann siad le comharthaí rialaithe thar an gcnámh droma RS485/Modbus TCP/DIDO céanna a úsáideann an chuid eile den ardán, agus is é sin a ligeann don EMS cinneadh aistrithe a chomhordú le staid muirir agus ualach na ceallraí seachas athrú ar thairseach voltais amháin.

Cén Fáth a Bhfuil Níos Mó Riachtanach ag Fo-10ms ná mar a Fhuaimeann Sé

Tá deich milleasoicind thart ar leath timthriall ag 50 Hz. Níl an tairseach sin treallach - tá sé socraithe chun fanacht faoi lamháltas turas-tríd an trealaimh is dóichí go ndéanfaí damáiste dó nó go gcuirfí isteach air ag briseadh: tiomántáin minicíochta athraitheacha, ualaí TF le tacaíocht UPS, agus rialtóirí déantúsaíochta beachta a dhéileálann le haon titim amach voltais mar choinníoll locht agus a stoptar síos go cosantach. Is féidir le lasc a thógann 100m, nó fiú 50ms, an múchadh cosanta sin a thurais go fóill cé nár imigh an chumhacht go hiomlán go teicniúil.

Sin é freisin an fáth a gcaitear leis an bhfeidhm lasctha mar a chatagóir crua-earraí féin seachas é a fhilleadh isteach sa PCS nó sa chomh-aireachta ceallraí. Má dhéantar é a leithlisiú ina chomh-aireachta tiomnaithe atá feistithe le STS - cibé acu an MS-MPPT400-2 nó an MS-TS500-2 - ní gá don chinneadh aistrithe fanacht ar loighic taobh na ceallraí nó ar shioncrónú PCS, agus is é sin an áit a dtagann an uimhir fo-10ms go praiticiúil.

Chun miondealú níos doimhne a dhéanamh ar ailtireacht na gcainéal agus na sonraíochtaí aistrithe taobh thiar den ghlúin seo de chrua-earraí, is é an t-ardán Miondealú sonraíochta 8-chainéil MPPT agus 500kW STS clúdaíonn sé na crua-earraí aistrithe go mion. Maidir le foirne a dhéanann measúnú ar an gcaoi a n-oireann an ciseal lasctha seo d'imscaradh iomlán ceallraí, is é an ceann is leithne Líneáil réitigh C&I ESS Is é an pointe tosaigh chun comhaireamh comh-aireachta a mheaitseáil, modh cúplála, agus cumas aistrithe chuig suíomh sonrach.
